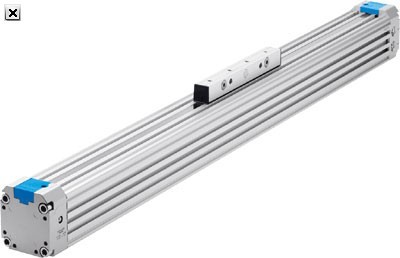

FESTO德国无杆气缸结构原理

FESTO德国无杆气缸结构原理

上海乾拓贸易有限公司

　企业QQ：2880626087

　电话；021-69001039

　手机；17321017802（微信）

　邮箱；17321017802@163.com

　地址：上海市嘉定区江桥嘉涌路99弄6号楼713室

• 比 DGC-G 窄 30%

• 移动负载小 • 对称设计

更多适用于食品行业的应用
制造商说明

派生型丰富 紧凑型 DGC-K 基本型 DGC-G

• 缸径 ∅ 18 … 80 mm

• 轻松安装与集成 • 选择： – 标准活塞 – 加长活塞

• 适用于小型和中型负载

• 带扭矩负载时的运行性能一般

• 缸径 ∅ 8 … 63 mm • 行程长度为 1 … 8,500 mm

• 导轨间隙 = 0 mm • 适用于中型和大型负载

 • 与不锈钢滑块连接

标准配置的无杆气缸 DGC-K 的进 气口位于端盖上。

• 行程长度为 1 … 8,500 mm

• 导轨间隙 = 0.05 mm

• 带扭矩负载时的运行性能很好

重载导轨 DGC-HD 被动导向轴 DGC-FA

• 缸径 ∅ 18、 25、40 mm

 • 行程长度为 10 … 5,000 mm

• 导轨间隙 = 0 mm • 适用于大型负载

• 缸径 ∅ 8 … 63 mm

• 密封系统

如果在模块化订货系统中选择了代码 D2，则 无杆气缸为双端驱动。

• 导轨间隙 = 0.2 mm

• 适用于小型负载

• 带扭矩负载时的运行性能一般

滑动轴承导轨 DGC-GF 循环滚珠轴承导轨 DGC-KF

• 缸径 ∅ 18 … 63 mm

• 行程长度为 1 … 8,500 mm

• 紧凑 – 安装长度和行程相关

封条  密封带

密封系统的： – 行程长度无限制

 – 真正的零泄漏

• 选项：NSF-H1 润滑脂用于食品行业，

无杆气缸在食品行业的实用性有限。

• 带扭矩负载时的运行性能很好

• 不带驱动 • 缸径 ∅ 8 … 63 mm

 • 行程长度为 1 … 8,500 mm • 导轨间隙 = 0 mm

• 导向轴，适用于 DGC-KF。

可用作机器零件或与 DGC-KF 组成双导向轴 。

D2 – 双端进气

• 不带导杆，适用于简易驱动 方式

• 行程长度为 1 … 8,500 mm

 可完全与无杆气缸 DGP 互换

FESTO德国无杆气缸结构原理
