使用说明美国邦纳激光测量传感器介绍

使用说明美国邦纳激光测量传感器介绍

高速、、非接触式激光测量传感器，能准确、稳定地测量木材、金属、橡胶、陶瓷和塑料零部件的位移或厚度。

·         使用1024像素CMOS线性成像仪，非常准确、和独立运行的激光位移传感器

·         的窄激光点，容易校准目标

·         为加工金属、木材、陶瓷、纸张和油漆等实际检测目标提供和准确的测量结果

·         使用高分辨率4-20 mA或RS-485串行通信输出进行目标位移或目标厚度测量

·         用于移动过程、高温零部件、机械零部件和软或粘性零部件的非接触测量

·         两个传感器自动同步用于在传感器中进行厚度测量和厚度计算，无需外部控制器

感应模式（一般）接近外壳式矩形主要外壳材料铝

小响应时间（ms）0.25

电18-30 V直流引脚数8小窗口尺寸（mm）10

激光分类二级模拟分辨率/离散重复性10μm

窗玻璃模拟线性度（mm）0.1

电源/电流消耗（不包括负载）250 mA较大@ 24 V直流

QD型/电缆长度150 mm; M12（欧元）需要配套电线

小工作温度（°C）-10

较大作品45℃相对湿度不凝（％）85

感光束波长（nm）670调整软件

较大感应距离（mm）200

小感应距离（mm）100储存温度（°C）-10至80℃

模拟输出配置4-20 mA

预热时间（分钟）30

感应光束可见红色激光指示器（多个）LED

IP等级IP67较高工作温度（°C）45

感应模式（详细）三角测量

上电延迟（ms）1250连接尾纤QD

电源保护电路防止反极性和瞬态过电压

点尺寸（@参考距离）0.225 mm @ 150 mm

温度效应（mm /℃）0.01mm /℃

模拟电流输出额定值1kΩ较大@ 24 V直流，较大负载电阻= [（Vcc-4.5 V）/0.02 A]Ω

较大环境光（Lux）3000

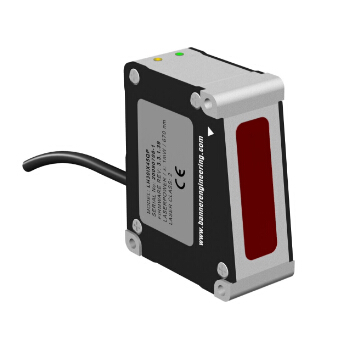

产品图片
