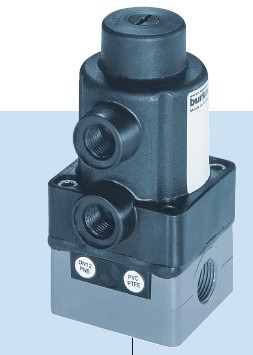

宝德电机控制的3280系列比例阀

宝德电机控制的3280系列比例阀

133328停产代替为：221486

非介质接触式驱动器

出色的调节范围及快速的反应时间

电功率消耗

额定宽度从 DN 2 至 6 mm

规格：标准款、带位置调节仪款、带过程调节器款

直接作用式比例阀型号 3280 适用于在密封式或开放式调节回路中计量液体和气体。阀门通过线性步进电机驱动。

Medium Neutral gases, liquids

Pressure Range1) 0…6 bar (high pressure version up to 22 bar (depending

on orifi ce size, see ordering chart) available)

Closure time 2.5 sec. (0…100 % stroke)

Fluid temperature 0 to + 70 °C

Ambient temperature - 10 to + 60 °C

Viscosity Max. 600 mm²/s (cSt)

Power supply 24 V DC ± 10 % (max. residual ripple 10 %)

Power consumption < 1 W in holding position

max. 8 W (DN2 − 6) resp. max. 12 W (DN8 & 10, as well

as high-pressure versions)

Duty cycle Up to 100 % (depending on fl uid and ambient temperature)

Port connection G or NPT ¼, ⅜, ½, fl ange, Cartridge (on request)

Typical control data2)

 Hysteresis

 Repeatability

 Sensitivity

 Span

< 5 %

< 1 % FS

< 1 % FS

1:100

Protection class - valve IP54

Installation As required, preferably with actuator upright

Status display LED (details: see manual)

Dimensions See drawings on page 6 − 7

Weight ~0.7 kg

集成式电子装置显著简化了流程一体化，并且不需要使用额外的控制模块。

夹持特定的阀门孔眼时，电机不需要能源。

这一特性可大幅度降设备对能源的需求，从而使其更为高效。

型号 3280 有比例阀标准款、带集成式位置调节仪的规格以及带集成式过程调节器的规格三种可选。
