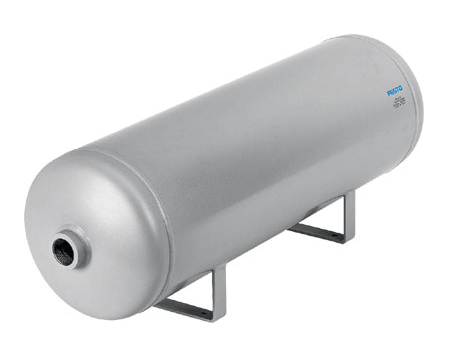

VZS-20-B贮气罐介质/环境温度

VZS-20-B贮气罐介质/环境温度

其它的管子接头

容量 20 l

装配位置 冷凝水向下排放

符合标准 EN 286-1

工作压力 -0.95 ... 16 bar

当贮气罐与延时节流阀连接时

可加长延时时间

贮气罐还可被用于补偿压力波

动，用作空气突然耗尽时的储

能器

-Q- 温度范围–10 …+100 ° C

-L- 工作压力–0.95 …16 bar

贮气罐测试符合 EC 指令 87/404和欧洲 EC EN 286-1标准。

工作介质 压缩空气符合ISO8573-1:2010 [-:-:-]氮

CE 符号 (参见符合的标准) 根据 EU 简化的压力容器指导原则

耐腐蚀等级 CRC 4 – 强腐蚀影响

介质温度 -10 ... 100 °C

环境温度 -10 ... 100 °C

较大紧固扭矩,连接螺纹 130 Nm

较大紧固扭矩,冷凝水排放 27 Nm

产品重量 9,000 g

安装类型 带通孔

冷凝水排放接口 G3/8

气动连接 G1

型号 CRVZS-01 CRVZS-04 CRVZS-0,75 CRVZS-2 CRVZS-5 CRVZS-10 CRVZS-20

气接口 G
G G G G1

冷凝水排放接口 – G

工作介质 空气或氮气

结构特点 无缝焊压力容器

安装型式 固定夹 通过安装支架上的通孔

容积 ±10% [l] 0.1 0.4 0.75 2 5 10 20

0.1 160 233 CRVZS-0,1 5 192 159 CRVZS-5

0.4 160 234 CRVZS-0,4 10 160 237 CRVZS-10

0.75 160 235 CRVZS-0,75 20 534 845 CRVZS-20

工作压力 [bar] –0.95 …+16

适用于压力单元的CE标志 – 97/23/EC

温度范围 [° C] –10 …+100 （遵守气管和硬管的工作范围）

材料 不锈钢

耐腐蚀等级 CRC1) 3

重量 [g] 226 543 736 1681 3581 6459

材料备注 不含有黄铜和PTFE

材料信息，储气罐 钢, 粉状外层处理

B-1空位堵头5763

B-3/8空位堵头3570

B-3/8-20空位堵头534215

D-1/2I-1A变径气嘴197634

D-3/4I-1A变径气嘴9168

D-3/4I-1A-AL变径气嘴183589
