功能和特性
气缸传感器可用信号传达气缸中活塞的位置。传感器可在气缸活塞经过时，检测到
活塞中的环形磁铁，并通过输出信号发送信号。
• 可用于由不可磁化材料制成的所有商用气缸。

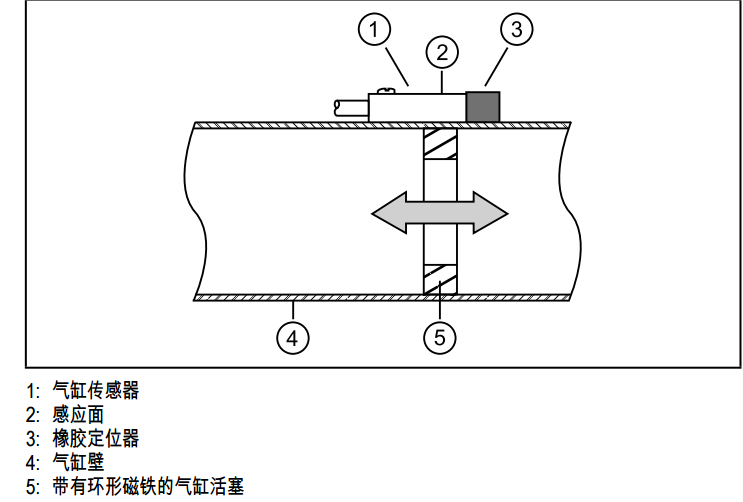

将传感器固定在气缸上。定位感应面，以将其放置在您希望检测活塞的位置。
连接传感器前，请切断电源。连接应严格按照型号标签上的指示操作。 配
有连接电缆的设备芯线颜色： BN = 棕色、BU = 蓝色、BK = 黑色、WH =白色。
调节/操作
1. 将活塞移至检测位置。
2. 通过 LED 指示调整传感器： LED 在输出功能开启时亮起。
3. 拧紧固定螺丝以将其紧固至插槽中。
4. 通过插入橡胶定位器来标记传感器的位置。
如果气缸的安装位置紧邻具有磁化能力的组件，则传感器的开关特性将可
能会发生改变。
