质量要求

1、一般压力表的弹簧管是具有一定横截面形状（常用的有扁平圆和近似椭圆形两种），弯曲成“C”形，而且能满足一定弹性要求的管状弹簧。如果弹簧管太小，就会影响压力表的准确度等级。

2、压力表的示值过允许误差，就应该调修该表的示值调节螺钉，如果该表没有示值调节螺钉，此表只能判为不合格。

3、压力表表盘分度数字及符号应完整清晰。表盘分度标尺应均匀分布、所包的中心角一般为270°， 压力表的指针应伸入所有分度线内，其指针指示端宽度应不大于小分度间隔的1/5。指针与分度盘平面间的距离应在1～3mm范围内表壳外径在200mm以上的（包括200mm），其指针与分度盘平面距离应在2～4mm范围内。

4、带有止销的压力表，在无压力或真空时指针应紧靠止销，“缩格”不得过规定的允许误差。

5、压力表表壳应能保护内部机件不受污染，压力表应装有安全孔，安全孔上需有防尘装置。

6、数字压力表则要看整体结构的合理性、所选取的材质、电子元器件的老化工艺、长期稳定性等

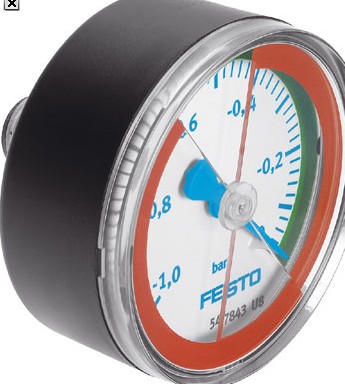

显示范围【Mpa】 0 ... 1.6 MPa

符合标准 EN 837-1

压力表的额定尺寸 26

设计结构 Bourdon-管压力表

安装类型 线路安装

工作介质 惰性气体

中性流体

工作压力 0 ... 1.6 MPa

可变负载系数 0.66

测量精度等级 4

防护等级 IP43

介质温度 -20 ... 60 °C

环境温度 -20 ... 60 °C

材料备注 符合 RoHS

连接的位置 后侧中心

量程选择

1、为了压力表弹性元件能在弹性变形的安全范围内地工作，压力表量程的选择不仅要根据被测压力的大小，而且还应考虑被测压力变化的速度，其量程需留有足够的余地。使用压力表测量稳定压力时，较大工作压力不应过量程的2/3；

2、使用压力表测量脉动压力，较大工作压力不应过量程的1/2；

3、使用压力表测量高压时，较大工作压力不应过量程的3/5。为了测量准确度，小工作压力不应于量程的1/3。按此原则，根据被测较大压力算出一个数值后，从压力表产品目录中选取稍大于该值的测量范围。

4、应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3.0倍，较好是2倍。在工业锅炉中，实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要，工业蒸汽锅炉和热水采暖锅炉均是如此。

气动连接 卡盒10 mm

与介质接触的材料 黄铜

凸缘螺丝的材料信息 黄铜

外壳的材料信息 PA

外刻度，单位 bar，内刻度，单位 psi

26 用于 QSP10 0 … 10 bar 0 … 10 bar 0 … 145 psi 543488 PAGN-26-10-P10

0 … 16 bar 0 … 16 bar 0 … 232 psi 543487 PAGN-26-16-P10

40 用于 QSP10 0 … 10 bar 0 … 10 bar 0 … 145 psi 548009 PAGN-40-10-P10

0 … 16 bar 0 … 16 bar 0 … 232 psi 548010 PAGN-40-16-P10

外刻度，单位 psi，内刻度，单位 bar

26 用于 QSP10 0 … 145 psi 0 … 145 psi 0 … 10 bar 563732 PAGN-26-145P-P10

0 … 232 psi 0 … 232 psi 0 … 16 bar 563731 PAGN-26-232P-P10

40 用于 QSP10 0 … 145 psi 0 … 145 psi 0 … 10 bar 563734 PAGN-40-145P-P10

0 … 232 psi 0 … 232 psi 0 … 16 bar 563733 PAGN-40-232P-P10

外刻度，单位 MPa

26 用于 QSP10 0 … 1 MPa 0 … 1 MPa – 563736 PAGN-26-1M-P10

0 … 1.6 MPa 0 … 1.6 MPa – 563735 PAGN-26-1.6M-P10

40 用于 QSP10 0 … 1 MPa 0 … 1 MPa – 563738 PAGN-40-1M-P10

0 … 1.6 MPa 0 … 1.6 MPa – 563737 PAGN-40-1.6M-P10

观察窗的材料信息 PS

壳体颜色 黑色

产品重量 15 g

关于工作和先导介质的说明 不含乙炔

不含氧
