日本thk LM滚动导轨产品种类/数据表

LM滚动导轨系本公司主要产品，是全球率先将直线滚动部件付诸于实际应用的产品。它使开发、高刚性、节能型、长寿命的高速机床成为现实

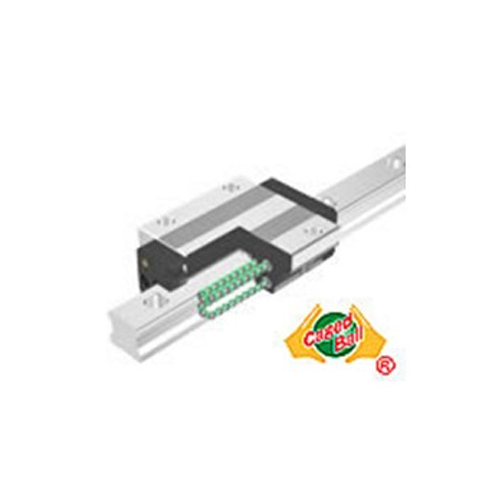

保持器型LM滚动导轨

采用球保持器可消除钢球的相互摩擦，实现噪音、好音质、长期免维护和优异的高速性。

型号一览
SHS, SSR, SHW, SRS, SCR, EPF, SVR/SVS

保持器型滚柱滚动导轨

采用滚子保持器，实现了磨擦、平滑运动和长期免维护的高刚性滚子导轨。

型号一览
SRG, SRN, SRW

LM滚动导轨（全钢球型）

LM滚动导轨（全钢球型）从小型导轨到机床用的大型导轨，从直线导轨到弧形导轨，一系列型号适合各种用途。

型号一览
HSR, SR, NR/NRS-X, HRW, SRS-G, RSR, HR, GSR, CSR, MX, JR, HCR, HMG, NSR-TBC, HSR-M1, SR-M1, RSR-M1, HSR-M2, HSR-M1VV, SR-MS

检测与维修

编辑

滚珠丝杠所产生故障是多种多样的，没有固定的模式。有的故障是渐发性故障，要有一个发展的过程，随着使用时间的增加越来越严重；有时是突发性故障，一般没有明显的征兆，而突然发生，这种故障是各种不利因素及外界共同作用而产生的。所以通过正确的检测来确定真正的故障原因，是快速准确维修的前提。

1）滚珠丝杠螺母副及支撑系统间隙的检测与修理
　　当数控机床出现反向误差大、定位精度不稳定、过象限出现刀痕时，要先检测丝杠系统有没有间隙。检测的方法有:用百分表配合钢球放在丝杠的一端中心孔中，测量丝杠的轴向窜动，另一块百分表测量工作台移动。正反转动丝杠，观察两块百分表上反映的数值，根据数值不同的变化确认故障部位。
　　a）丝杠支撑轴承间隙的检测与修理
　　如测量丝杠的百分表在丝杠正反向转动时指针没有摆动，说明丝杠没有窜动。如百分表指针摆动，说明丝杠有窜动现象。该百分表较大与小测量值之差就是丝杠的轴向窜动的距离。这时，我们就要检查支撑轴承的背帽是否锁紧、支撑轴承是否已磨损失效、预加负荷轴承垫圈是否合适。如果轴承没有问题，只要重新配做预加负荷垫圈就可以了。如果轴承损坏，需要把轴承更换掉，重新配做预加负荷垫圈，再把背帽背紧。丝杠轴向窜动大小主要在于支撑轴承预加负荷垫圈的精度。丝杠安装精度的状态是没有正反间隙，支撑轴承还要有0.02mm左右的过盈。
　　b）滚珠丝杠双螺母副产生间隙的检测与维修
　　通过检测，如果确认故障不是由于丝杠窜动引起的。那就要考虑是否是丝杠螺母副之间产生了间隙，这种情况的检测方法基本与检测丝杠窜动相同。用百分表测量与螺母相连的工作台上，正反向转动丝杠，检测出丝杠与螺母之间的较大间隙，然后进行调整。

方法如图2所示，调整垫片4的厚度，使左右两螺母1、2产生轴向位移，从而消除滚珠丝杠螺母副间隙和产生预紧力。因丝杠螺母副的结构不同，所以调整方法也不同，这里不一一列举。
