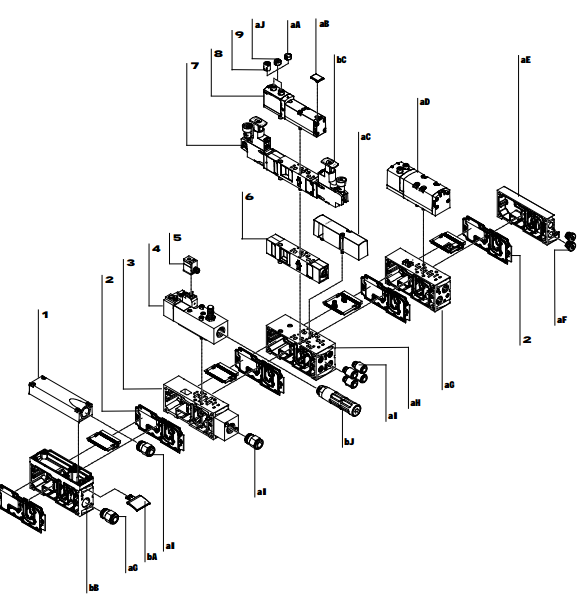

1 排气口盖子 用于管式排气 (气口 3 和 5 混合)

2 气口隔离/密封件

3 气路板 用于软启动阀

4 软启动阀 用于缓慢、安全地增压

5 插座

6 节流板

7 减压阀板

8 阀 阀宽 18 mm 或 26 mm 90, 99

9 盖子，重载 用于手控装置，按钮式重载，通过附件锁定

aJ 盖子，异形 用于按钮式手控装置（限制功能）

aA 盖子，封盖 盖子封盖住手控装置 – 防止操作手控装置

aB 标签支架 用于阀

aC 盲板 用于未使用的阀位（空阀位）

aD 阀 阀宽 42 mm 或 52 mm 108,

aE 端板，带先导气源选择开关

aF 堵头

aG 气路板 VTSA 用于阀宽 42 mm 或 52 mm

aG 气路板 VTSAF 用于阀宽 42 mm 或 52 mm

aH 气路板 VTSA 用于阀宽 18 mm 或 26 mm

aH 气路板 VTSAF 用于阀宽 18 mm 或 26 mm

aI 接头

bJ 消声器

bA 标签支架 用于集成气路板、单个气路板、90° 连接板

bB 气源板

bC 控制元件 不同类型的减压阀手柄

用于阀宽为 18 或 26 mm的气路板可配置以下的阀

? 2 个单电控阀或

? 2 个双电控阀用于阀宽为 42 或 52 mm的气路板可配置以下的阀

? 1 个单电控阀? 1 个双电控阀

? 双电控阀位可配置任意阀或盲板

? 单电控阀位只能配备单电控阀或盲板

模块化气动外围元件阀岛 VTSA/VTSA-F 模块化的结构从规划阶段开始就能提供较佳的灵活性，在运行期间有很好的维护便利性。

系统由气路板和阀构成。

气路板用螺丝连接在一起，构成阀的支撑系统。

气路板内部有用于阀岛进气和排气的气口以及每片阀用于气缸的工作气口。

两个气路板用四个螺丝连接在一起。

单个阀岛部分可进行隔离，松下螺丝就可插入更多模块，确保阀岛可快速地扩展。

位五通阀，用于特殊功能用于保持、阻止一个运动（机械方式） 用于无压开关、自栓回路、气动工作三位五通阀，用于特殊功能;气口 2 进气，气口 4 排气。

开关位置 14 被保留 (代码 SA)。

适用应用场合:

? 用于升降气缸? 用于摆动气缸三位五通阀，用于特殊功能 (3相)。中间位置排气。 开关位置14 被保留.

适用应用场合:

? 气动手动夹紧，用于设备（插入工作站）三位五通阀，用于特殊功能;气口 2 进气，气口 4 排气。

开关位置 12 被保留 (代码 SE)。

适用应用场合:

? 用于升降气缸? 用于摆动气缸三位五通阀，用于特殊功能 (3相)。中间位置排气。 开关位置12 被保留.

适用应用场合:

? 气动手动夹紧，用于设备（插入工作站）

订货数据 – VSVA 电磁阀, MO 按钮式/锁定式 (D)

代码 阀功能 阀宽 订货号 型号

两位五通电磁阀, 24 V DC, 插拔式，用于阀岛 VTSA/VTSA-F，带接近开关

– 两位五通阀，单电控, 弹簧复位，接近开关，带

PNP 输出和电缆, 3芯, 2.5 m

26 mm 560723 VSVA-B-M52-MZD-A1-1T1L-APC

– 两位五通阀，单电控, 弹簧复位，接近开关，带

NPN 输出和电缆, 3芯, 2.5 m

26 mm 560742 VSVA-B-M52-MZD-A1-1T1L-ANC

SS 两位五通阀，单电控, 弹簧复位，接近开关，带

PNP 输出，带 0.5 m 连接电缆和

4针传感器快插接头 M12x1

18 mm 573201 VSVA-B-M52-MZD-A2-1T1L-APX-0,5

26 mm 570850 VSVA-B-M52-MZD-A1-1T1L-APX-0,5

SO 两位五通阀，单电控, 弹簧复位，接近开关，带

PNP 输出和 3针传感器快插接头 M8x1

18 mm 573202 VSVA-B-M52-MZD-A2-1T1L-APP

26 mm 560724 VSVA-B-M52-MZD-A1-1T1L-APP

SQ 两位五通阀，单电控, 弹簧复位，接近开关，带

NPN 输出和 3针传感器快插接头 M8x1

18 mm 573203 VSVA-B-M52-MZD-A2-1T1L-ANP

26 mm 560743 VSVA-B-M52-MZD-A1-1T1L-AN

两位五通电磁阀, 24 V DC, 插拔式，用于阀岛 VTSA/VTSA-F，带接近开关

– 两位五通阀，单电控, 弹簧复位，接近开关，带

PNP 输出和电缆, 3芯, 2.5 m

26 mm 8033026 VSVA-B-M52-MZTR-A1-1T1L-APC

– 两位五通阀，单电控, 弹簧复位，接近开关，带

NPN 输出和电缆, 3芯, 2.5 m

26 mm 8033030 VSVA-B-M52-MZTR-A1-1T1L-ANC

SS 两位五通阀，单电控, 弹簧复位，接近开关，带

PNP 输出，带 0.5 m 连接电缆和

4针传感器快插接头 M12x1

18 mm 8033459 VSVA-B-M52-MZTR-A2-1T1L-APX-0.5

26 mm 8033034 VSVA-B-M52-MZTR-A1-1T1L-APX-0.5

SO 两位五通阀，单电控, 弹簧复位，接近开关，带

PNP 输出和 3针传感器快插接头 M8x1

18 mm 8033460 VSVA-B-M52-MZTR-A2-1T1L-APP

26 mm 8033027 VSVA-B-M52-MZTR-A1-1T1L-APP

SQ 两位五通阀，单电控, 弹簧复位，接近开关，带

NPN 输出和 3针传感器快插接头 M8x1

18 mm 8033461 VSVA-B-M52-MZTR-A2-1T1L-ANP

26 mm 8033031 VSVA-B-M52-MZTR-A1-1T1L-ANP
