中文介绍力士乐径向柱塞泵数据表

中文介绍力士乐径向柱塞泵数据表

R900485830

PR4-1X / 0,40-700WA01M01

R901283752

PR4-1X / 0,40-700WA01M01-A476

R900346478

PR4-1X / 0,40-700WA01V01

R900360568

PR4-1X / 0,40-700WG01M01

R900345609

PR4-1X / 0,63-700WA01M01

R901317145

PR4-1X / 0,63-700WA01M01-A476

R901444300

PR4-1X / 0,63-700WA01M01-C3.1

R901404345

PR4-1X / 0,63-700WA01M03

R900702336

PR4-1X / 0,63-700WA01V01

R900345936

PR4-1X / 0,63-700WG01M01

这些泵是阀控的，具有固定排量的自吸式径向柱塞泵。

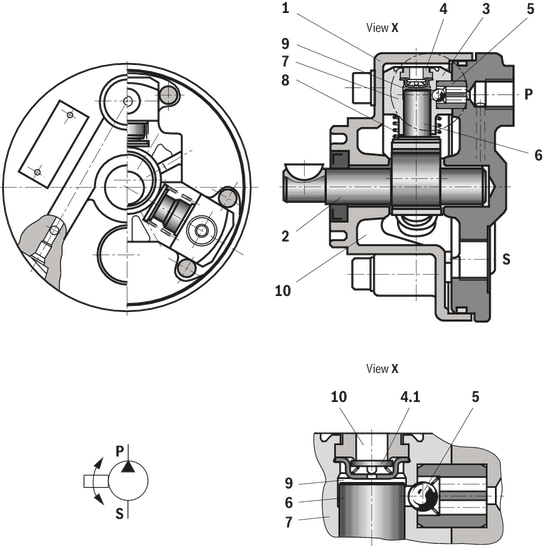

它们主要由外壳（1），偏心轴（2）和泵元件（3），吸入阀（4），压力阀（5）和活塞（6）组成。

吸入和移位过程

活塞（6）径向配置在偏心轴（2）上。活塞（6）在气缸（7 ）中被引导并通过弹簧（8）压靠在偏心轮（2 ）上。在活塞（6）向下运动的过程中，气缸（7）中的工作室（9）尺寸增大。所产生的负压将吸入阀板（4.1）从密封边缘抬起 。这打开了从吸入室（10）到工作室（9）的连接。工作室充满流体。在活塞向上运动期间（6），吸入阀关闭，压力阀（5）打开。流体现在可以通过压力端口（P）流向系统。

R900490630

PR4-1X / 1,00-450WA01M01

R901240743

PR4-1X / 1,00-450WA01M01-A476

R900374335

PR4-1X / 1,00-450WA01V01

R900352847

PR4-1X / 1,00-450WG01M01

R900331074

PR4-1X / 1,60-250WA01M01

R901281464

PR4-1X / 1,60-250WA01M01-A476

R901328765

PR4-1X / 1,60-250WA01V01

R900375664

PR4-1X / 1,60-250WG01M01

R900485829

PR4-1X / 2,00-175WA01M01

R901281478

PR4-1X / 2,00-175WA01M01-A476

R900585675

PR4-1X / 2,00-175WA01V01

R900349254

PR4-1X / 2,00-175WG01M01

R901369698

PR4-1X = 1,00-450WA01M01

调试说明

放气

所有PR4径向柱塞泵都是自吸式的。

通过S口向过滤的油中注入外壳

在初次调试期间，将泵设置成无压循环。为此，请释放压力软管并将其导入储液器。

在开始调试之前，必须对泵进行充气以防止损坏。

切换到无压力循环，或将压力管路或压力软管引回到油箱。

短暂打开泵（微动模式）。

如果泵在大约5秒钟后不排除无泡油。20秒后，重新检查系统。达到操作值后，检查管道连接是否泄漏。检查工作温度。

注意噪音的产生。

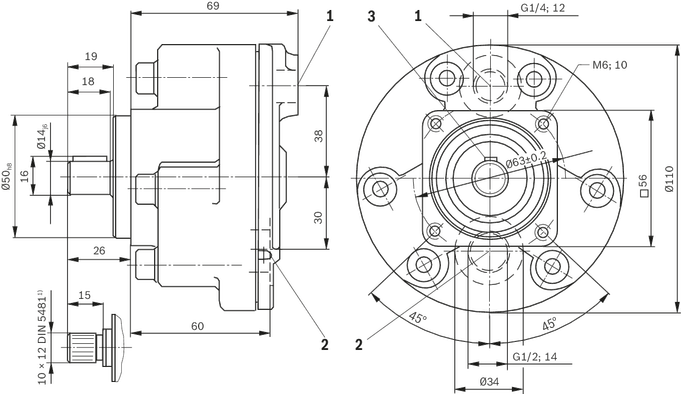

外形尺寸

版本与一个压力端口

调试

检查系统是否完全正确安装。

在没有负载的情况下启动泵，让它在没有压力的情况下置换流体几秒钟，以确保足够的润滑。

在任何情况下泵都不能在没有液压油的情况下运行！

注意

泵的调整，维护和修理只能由经过，受过培训和指导的人员进行！

只使用力士乐备件！

泵只能在允许的数据范围内运行。

泵只能在完好状态下运行！

在对泵进行任何工作时（例如安装和拆卸），系统必须关闭并减压！

未经的转换和更改，不会影响安全和功能！

安装保护装置（例如耦合保护）！

请勿移除任何现有的保护装置！

必须严格遵守一般有效的安全和事故预防规定！
