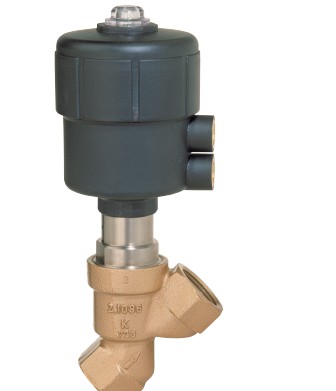

宝硕(Buschjost)84510系列压力驱动角座阀

宝硕(Buschjost)84510系列压力驱动角座阀

宝硕(Buschjost)84510系列

压力驱动角座阀

15~50mm通径(ND)

2/2, G½-G2, ½NPT~2NPT

可替换NC,NO或双作用功能

可视位置指示器为标准配备

阻尼关闭(阀对应于流向关闭)

适用于污染的流体 适用于真空

较大90%

反向流向气体可选

大流量

先导流体可使用液态

15 G1/2 0 ... 16,0 (25) 3,5 ... 10 4,8 1,4 8450200 0000

20 G3/4 0 ... 10,0 (16) 3,5 ... 10 10 1,5 8450300 0000

25 G1 0 ... 10,0 3,5 ... 10 14 1,8 8450400 0000

32 G1 ¼ 0 ... 7,0 3,5 ... 10 23 2,4 8450500 0000

40 G1 ½ 0 ... 4,5 3,5 ... 10 30 2,7 8450600 0000

50 G2 0 ... 3,0 3,5 ... 10 37 3,9 8450700 0000

15 1/2 NPT 0 ... 16,0 (25) 3,5 ... 10 4,8 1,4 8451200 0000

20 3/4 NPT 0 ... 10,0 (16) 3,5 ... 10 10 1,5 8451300 0000

25 1 NPT 0 ... 10,0 3,5 ... 10 14 1,8 8451400 0000

32 1 ¼ NPT 0 ... 7,0 3,5 ... 10 23 2,4 8451500 0000

40 1 ½NPT 0 ... 4,5 3,5 ... 10 30 2,7 8451600 0000

50 2 NPT 0 ... 3,0 3,5 ... 10 37 3,9 8451700 0000

接口尺寸 工作压力 型号

(bar)

技术参数

介质:

中性气态和液态流体

粘度:

较大600mm2/s (cSt)

流向: 可选

安装位置: 可选

流体温度: -10°C~+180°C

环境温度: -10°C~+60°C

在+2°C以下使用时,请咨询本公司技术服务部。

先导流体: 中性气态

先导流体温度: +60°C(较高)

材料

阀体:黄铜 CW602N

阀座密封件:PTFE

内部部件：黄铜，不锈钢

密封件包装:Teflon

(PTFE)/Viton (FPM)

执行元件

阀体:带玻璃纤维30%

的聚酰胺66

密封件:NBR

内部部件:黄铜,不锈钢
