两路继电器输出中的任意一路都可以预行开关点设定。

两路继电器输出监控可设定开关

点的极限值。晶体管输出也可以用作脉冲分配器。

环型存储器多可储存8000个测量点信息。

当发生预定义的触发事件，写处理停止，例如出极限值。在这之后，储存的信号可按顺序读取。

开关回滞通过ON和OFF开关点定义。也可以设置一个关断延迟，以避免因突发跳频关闭。

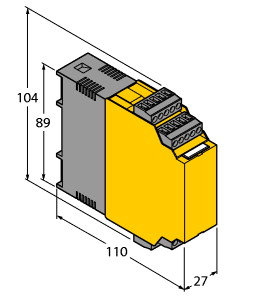

转速监控器IM21-14-CDTRI根据已调整的速和欠速极限值分析旋转电机、齿轮或涡轮部件的频率、转速和脉冲列。

当前值在设备前面的显示屏上指示。

如果连接NAMUR传感器，输入回路的断路和/或短路监控功能有效。

如果输入回路发生故障，晶体管导通，黄色脉冲信号LED指示灯变成红色。

输出电流 0/4…20  mA

负载电阻，电流输出 ð 0.6 kò

Fault current 0 / 22 mA 可调

输出电路(数字) 2路 继电器 (常开)

继电器开关量输出电压 ð 30 VDC  ð 250 VAC

开关/电流 输出 ð 2 A

开关容量 输出 ð 500 VA/60 W

开关频率 ð 10  Hz

Contact quality AgNi, 3µ Au

Semicondutor output circuit(s)

输出电路(数字) 1路晶体管（无缘，短路保护）

通过PC,使用FDT/DTM软件进行设备的参数设置。

为此，通过前面的 3.5mm 插头将设备连接到PC上（可从订购图尔克分别定购配套传输电缆 IM-PROGIII）。

此外，基本的参数范围可通过按键设置，并显示在前面，并能够通过HART®电源接口。
