nachi（C）FR-G03-10（节流＜附单向＞阀）
特点
体积小，重量轻，安装面积小。
针阀为特殊形状，流量控制稳定。
内部压力平衡，高压时手柄操纵很轻松。
规 格
型 号 公称直径 （尺寸） 较大流量 ℓ/min 开启压力 MPa｛kgf/cm2 ｝ 较高使用压力 MPa｛kgf/cm2 ｝ 重量 kg 管式连接型 板式安装型 T形 G形
（C）FR-T03-10 （C）FR-G03-10 3/8 30 0.15｛1.5｝ 21｛214｝ 1.3 1.7
（C）FR-T06-10 （C）FR-G06-10 3/4 75 0.1｛1.0｝ 3.0 3.7
（C）FR-T10-10 （C）FR-G10-10 11/4 190 5.6 5.8
操作
1将流量控制手柄向左转动，控制流量增加。
2手柄全部旋入，但控制流量不为零。
3没有压力温度补偿功能。
4无单向阀时，两个方向都可以控制流量。
5需要底板时，请按下表选定。
6附件内六角螺栓请参照下表。但是，管式安装型无附件。
适 用 型 号 螺栓尺寸 支 数 锁紧力矩N･m｛kgf･cm｝
（C）FR-G03-10 M8×65ℓ 4 20～ 25｛ 205～ 255｝
（C）FR-G06-10 M12×75ℓ 4 75～ 95｛ 765～ 969｝
（C）FR-G10-10 M14×90ℓ 4 120～150｛1220～1530｝
安装螺栓请选用相当于12.9的规格。

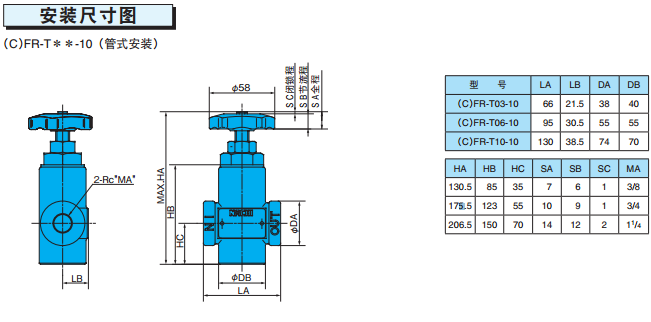

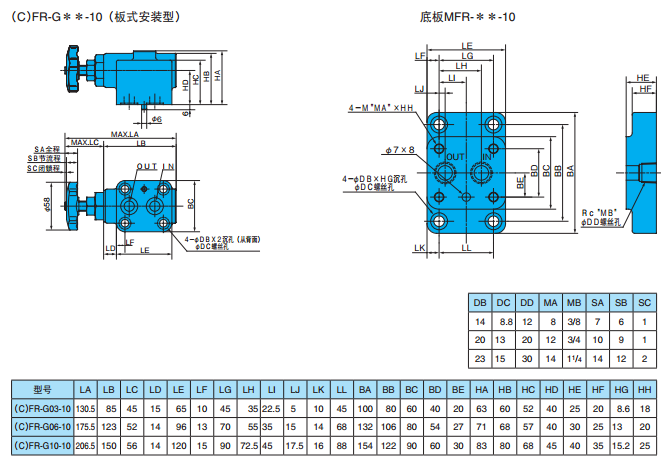

底板
型 号 管 径 建议流量 ℓ/min 重量 kg 适用阀型号
MFR-03-10 3/8 30 1.0 （C）FR-G03-10
MFR-06-10 3/4 75 2.2 （C）FR-G06-10
MFR-10-10 11/4 190 4.1 （C）FR-G10-10
(C)FR － G 03 － 10
(C) 节流（附单向）阀
FR 节流阀
G安装方法
T : 管式 G : 板式
03公称直径（尺寸）
10设计号
nachi（C）FR-G03-10（节流＜附单向＞阀）
