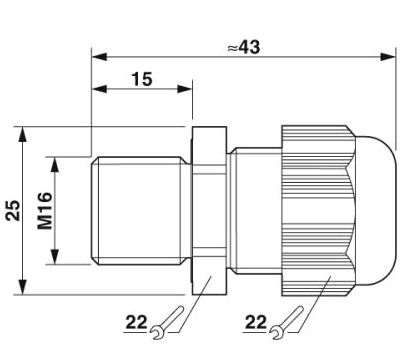

尺寸图

                                                                                                                                                                                                               环境条件

概述

导线数 1

螺钉连接材料 PA

电缆密封材料 氯丁（二烯）橡胶

阻燃等级，符合UL 94 V2

V2 (外壳)

屏蔽 无

连接侧螺纹类型 M16 x 1.5

扭矩 2.5 Nm (接头螺母: EN 62444)

2.5 Nm (支持: EN 62444)

4 Nm (用于UL514 B：接头螺母)

颜色 浅灰RAL 7035

冲击类别 2

固线夹的操作 A

组装说明 1) 以正确的扭矩将螺钉连接支架安装在外壳中 2) 插入电缆 3) 以正确的扭矩拧紧联管螺母

制造 BIMED

制造商分配 BM-EN-11

电缆密封 - G-INS-M16-T68N-PNES-LG - 1424470

电缆密封, 螺钉连接材料: PA, 电缆外径 4 mm ... 8 mm, 屏蔽: 无, 连接螺纹: M16 x 1.5, 颜色: 浅灰RAL 7035

电缆密封 - G-INS-M20-M68N-PNES-LG - 1424471

电缆密封, 螺钉连接材料: PA, 电缆外径 10 mm ... 14 mm, 屏蔽: 无, 连接螺纹: M20 x 1.5, 颜色: 浅灰RAL 7035

电缆密封 - G-INS-M25-L68N-PNES-LG - 1424472

电缆密封, 螺钉连接材料: PA, 电缆外径 13 mm ... 18 mm, 屏蔽: 无, 连接螺纹: M25 x 1.5, 颜色: 浅灰RAL 7035

电缆密封 - G-INS-M32-L68N-PNES-LG - 1424473

电缆密封, 螺钉连接材料: PA, 电缆外径 18 mm ... 25 mm, 屏蔽: 无, 连接螺纹: M32 x 1.5, 颜色: 浅灰RAL 7035

电缆密封 - G-INS-M40-L68N-PNES-LG - 1424474

电缆密封, 螺钉连接材料: PA, 电缆外径 22 mm ... 32 mm, 屏蔽: 无, 连接螺纹: M40 x 1.5, 颜色: 浅灰RAL 7035

电缆密封 - G-INS-M16-T68N-PNES-GY - 1424475

电缆密封, 螺钉连接材料: PA, 电缆外径 4 mm ... 8 mm, 屏蔽: 无, 连接螺纹: M16 x 1.5, 颜色: 灰色

电缆密封 - G-INS-M20-M68N-PNES-GY - 1424476

电缆密封, 螺钉连接材料: PA, 电缆外径 10 mm ... 14 mm, 屏蔽: 无, 连接螺纹: M20 x 1.5, 颜色: 灰色

电缆密封 - G-INS-M25-L68N-PNES-GY - 1424477

电缆密封, 螺钉连接材料: PA, 电缆外径 13 mm ... 18 mm, 屏蔽: 无, 连接螺纹: M25 x 1.5, 颜色: 灰色

电缆密封 - G-INS-M32-L68N-PNES-GY - 1424478

电缆密封, 螺钉连接材料: PA, 电缆外径 18 mm ... 25 mm, 屏蔽: 无, 连接螺纹: M32 x 1.5, 颜色: 灰色

电缆密封 - G-INS-M40-L68N-PNES-GY - 1424479

电缆密封, 螺钉连接材料: PA, 电缆外径 22 mm ... 32 mm, 屏蔽: 无, 连接螺纹: M40 x 1.5, 颜色: 灰色
