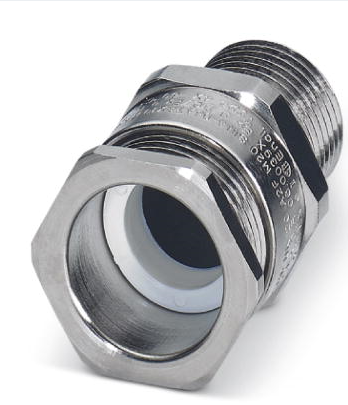

德国PHONEIX防爆区适用的电缆接头

适用于危险区域的菲尼克斯电气电缆接头，可为具有潜在危险的工业区域提供较高等级的安全性。

为确保运转，铠装和非铠装电缆可提供各类防护：阻燃保护（“d”型）、增安型保护（“e”型）和有限通气保护（“nR”型）。这类电缆接头通过规范（ATEX、IECEx、UL、GHOST），并提供IP66/IP67和IP68防护。

产品系列包含以下防爆电缆接头：

• 铜质电缆接头，可用于安全类别“e”的铠装电缆，以及用于安全类别“d”、“e”和“nR”的非铠装电缆

• 不锈钢电缆接头，用于安全类别“d”、“e”和“nR”的铠装和非铠装电缆

• 带热塑性弹性体（LSF）材质环保密封件的电缆接头

• 适用于各种型号的旋入式堵头和压力补偿件

尺寸

长度 41 mm

螺距 1.5 mm

接合螺母扳手规格 36 mm

扳手规格，支架 36 mm

六边形角度尺寸 39.6 mm

连接螺纹长度 15 mm

电缆外径 11.1 mm ... 20 mm

可使用的电缆类型 用于非铠装电缆

环境条件

保护等级 IP66 (使用相应的A-SEW-...P-W平垫片)

IP67 (使用相应的A-SEW-...P-W平垫片)

IP68 (使用相应的A-SEW-...P-W平垫片)

环境温度（运行） -60 °C ... 130 °C (静态)

常规

螺钉连接材料 镀镍铜

电缆密封材料 EPDM

连接侧螺纹类型 M25 x 1.5

颜色 银色

冲击能量 20.00 J

组装说明 采用A-SEW-25-P-W平垫片（产品1411284）密封并达到IP66/IP67/IP68防护等级

标准/规格 EN 60079-0, -1, -7, -15, -31

IEC 60079-0, -1, -7, -15, -31

EN 50262

BS 6121：1部分：1989

IEC 62444

电缆密封 - G-ESS-M25-M66L-NTES-S - 1411077

制造 CMP

制造商分配 A2F1RA，螺纹尺寸25

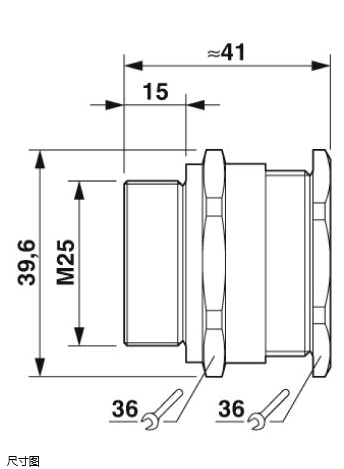

尺寸图

适用于EX应用 是

标准和规范

标准/规程 EN 60079-0, -1, -7, -15, -31

IEC 60079-0, -1, -7, -15, -31

EN 50262

BS 6121：1部分：1989

ATEX Sira 13ATEX1068X

Sira 13ATEX4074X

Ex II 2/3G, II 1D, Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex IM2 Ex d I Mb, Ex e I Mb

IECEx IECEx SIR 13.0023X

Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex d I Mb, Ex e I Mb

组装说明 采用A-SEW-25-P-W平垫片（产品1411284）密封并达到IP66/IP67/IP68防护等级
