工作原理

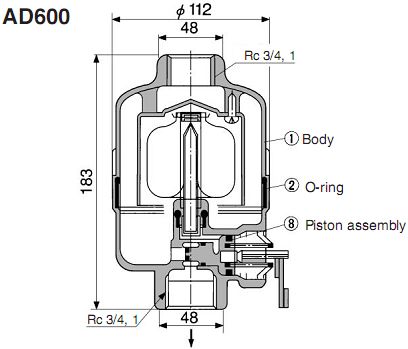

SMC AD600自动排水器内部结构如图所示。当壳体内无气压时，弹簧使活塞复位，排水口被关闭。若需排水，可手拉操作杆，克服弹簧力使活塞右移，便可排放冷凝水。当壳体内有气压时，作用在活塞小头端面上的气压力不足以克服弹簧力，不排水。随着水位的不断升高，浮子的浮力大于浮子重量和作用在喷嘴上的盖板上的气压力之和时，喷嘴便开启，这时活塞大头的左端面上也受气压力的作用，则作用于活塞上的气压力大于弹簧力，使活塞右移而排水。排水至一定量，浮子落下，封住喷嘴。活塞大头左腔气压从溢流孔泄去，活塞复位，这个延时时间可使水基本排完。
SMC AD自动排水器分类
SMC AD自动排水器按工作原理，使用多的是浮子式，浮子式又分为带手动操作排水型和不带手动操作的排水型；常开型、常闭型。无气压时，排水口处于开启状态为常开型，排水口处于关闭状态为常闭型。
| 系列 | AD202 | AD402 | AD400 | AD600 | AD38 | AD48 | AD37 | AD47 | AD17 | AD27 |
| 动作压力范围/Mpa | 0.1~1.0 | 0.3~1.0 | 0.1~1.0 | 0.15~1.0 | ||||||
| 环境及介质温度/℃ | -5~60(未冻结时） | |||||||||
| 配管口径/Rc | 3/8 | 1/2 (1/4·3/8) | 1/2 | 1 (3/4) | 装在各种滤芯内 | |||||
| 排水口径/Rc | 1/4 | 3/8 | 1/2 | 1 (3/4) | 1/4或快换接头φ10 | M5×0.8 | ||||
| 排水状态 | 常开 | 常闭 | 常开 | 常闭 | ||||||
| 手动排水装置 | 无 | 有 | 无 | 无 | 有 | |||||
| 空压机功率 | >3.7kW | >0.75kW | <0.75kW也可以使用 | |||||||
1）排水口应垂直向下。
2）空压机功率必须符合上表的要求才能达到自动排水器的较动作压力所必须的流量。
3）常开型自动排水器无气压时可排放冷凝水，但压力于较动作压力时，排水口可能有排气现象。
AD32-X1 AD43-6 AD62-C ADM200-042-4
AD34 AD43PA-D AD-CHN-40 ADM200-043
AD34-2 AD43PA-D-X445 AD-FI-32 ADM200-045
AD34PA AD43-X446 ADH4000-04 ADM200-045-4
AD34PA-D AD44 ADH4000-04B ADM200-045-6
AD37 AD44-X445 ADH4000-04BC ADM200-045-8
