阀功能 5/2 双稳

驱动类型 电气的

宽度 54 mm

标准额定流量 2,300 l/min

工作压力 2 ... 10 bar

设计结构 活塞滑块

防护等级 IP65

额定尺寸 11.5 mm

宽度尺寸 56 mm

排气功能 可节流

密封原则 软性

装配位置 任意

符合标准 ISO 5599-1

手控装置 推

ISO 代码 255

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

可自由交叠 是

反向切换时间 20 ms

持续通电率

逻辑为0的较大正向测试脉冲 3,800 µs

逻辑为1的较大负向测试脉冲 4,900 µs

线圈的特性参数 24 V DC: 2.7 W

许用压力波动 +/- 10 %

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

抗震性 运输应用测试，强度等级 1 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

介质温度 -10 ... 50 °C

声压等级 85 dB(A)

环境温度 -10 ... 50 °C

产品重量 940 g

电连接 M12x1

安装类型 在底座上

带通孔和螺丝

先导排气口82 M5

先导排气口84 M5

气动连接, 气口 1 连接板规格 2 符合 ISO 5599-1

气动连接, 气口 2 连接板规格 2 符合 ISO 5599-1

气动连接, 气口 3 连接板规格 2 符合 ISO 5599-1

气动连接, 气口 4 连接板规格 2 符合 ISO 5599-1

气动连接, 气口 5 连接板规格 2 符合 ISO 5599-1

材料备注 符合 RoHS

Material seals HNBR

NBR

Material housing 压铸铝

连接附件

NAS-3/8-2A-ISO单个底座11310

NAU-3/8-2B-ISO单个底座11416

NAV-3/8-2C-ISO气路板底座11305

NAVW-3/8-2-ISO直角气路板底座152790

NAW-3/8-2E-ISO直角式接头连接板11307

NDV-2-ISO空位板11308

NEV-2DA/DB-ISO端板组件11306

NSC-3/8-2-ISO隔离片11908

NZV-1-2中间板164940

NZV-3-2/1中间板12911

电器辅件

SIM-M12-4GD-5-PU连接电缆164259

SIM-M12-4WD-5-PU连接电缆164258

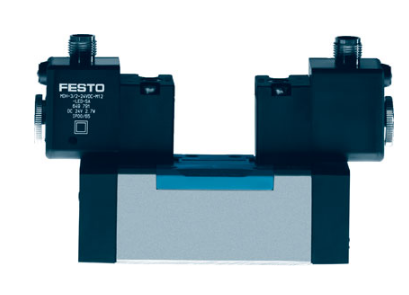

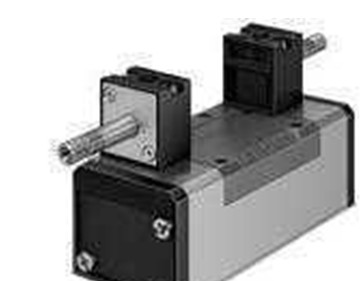

JMDH-5/2-D-2-M12-C
产品代号: 533013

159688 MN1H-5/2-D-1-C

159686 MN1H-5/2-D-1-S-C

159687 MN1H-5/2-D-1-FR-C

159716 MN1H-5/2-D-1-FR-S-C

159690 JMN1H-5/2-D-1-C

159689 JMN1H-5/2-D-1-S-C

159691 JMN1DH-5/2-D-1-C

159717 JMN1DH-5/2-D-1-S-C

159681 MN1H-5/3G-D-1-C

159680 MN1H-5/3G-D-1-S-C

159683 MN1H-5/3E-D-1-C

159682 MN1H-5/3E-D-1-S-C

159685 MN1H-5/3B-D-1-C

159684 MN1H-5/3B-D-1-S-C
