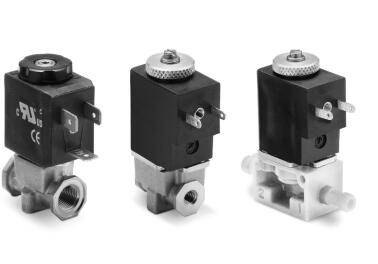

AP 系列直动式流量比例阀为二位二

通常闭机能，公称通径从 0.8 到 2.4 mm

共 6 种规格可选，特殊的设计结构优化

了阀体内的粘滑效应。比例阀可应用于

开环控制，如气体的混合、控制气体的

流量或吹气量、或真空应用。

» 两种规格可选：16 和 22 mm

» PWM 控制或电流控制

» 开环控制

» 可用于真空应用

» 规格 16mm 的阀体可选择

PVDF 材质

阀位机能

结构形式

接口

公称通径 (ø)

公称流量 (Qn - Kv)

较大工作压力

迟滞

重复精度

工作温度

介质

安装方式

二位二通，常闭 [NC]

直动式，比例控制

M5 - G1/8

见具体的参数表

见具体的参数表

见具体的参数表

规格 16 mm < 7% 规格 22 mm < 5%

规格 16 mm < 5% 规格 22 mm < 3%

0 ÷ 60°C

压缩空气或惰性气体，无需油雾润滑，洁净程度需符合 ISO 8573-1 3.4.3 等级

任意

材料 黄铜（或 PVDF，仅限规格 16）

阀体，丁腈橡胶密封件

公称电阻

额定电流

GP7 GPH U711 U712

193 ohm 48 ohm 85 ohm 22 ohm

125 mA 250 mA 271 mA 0.542 mA
