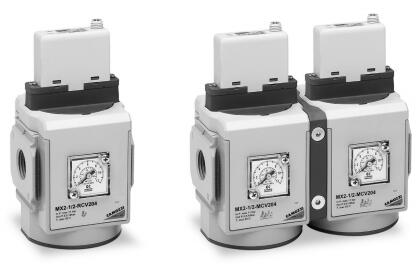

MX-PRO 系列比例调压器是 K8P 系列微型比例调压器与 MX2 系列减压器结合而成的

产品，可以实现大流量的压力比例调节，具有精度高、功耗和易于安装等特点。同时可

提供多路型比例调压器。将多个多路型比例调压器组装在一起后，可使这些比例调压器具

有相同的进气压力，并可以单独控制每个调压器的出口压力，从而简化气路的连。

»

MX2-1/2-MCV204 G1/2 0 - 10V DC 0.5 ÷ 10 bar 是 内置压力表 0 - 12 bar

MX2-1/2-MCV214 G1/2 0 - 10V DC 0.5 ÷ 10 bar 否 内置压力表 0 - 12 bar

MX2-1/2-MCA102 G1/2 4 - 20mA 0.15 ÷ 3 bar 是 内置压力表 0 - 6 bar

MX2-1/2-MCA112 G1/2 4 - 20mA 0.15 ÷ 3 bar 否 内置压力表 0 - 6 bar

» 功耗

» 模块型

» 可提供多路型和外先导型

见 2/15.45.03 页比例调压器流量特性曲线图

介质 经过滤的压缩空气或惰性气体，无需润滑，洁净程度需符合 ISO 8573-1 3.4.3 等级

如果需要使用油雾润滑，请使用运动粘度不过 32 cSt 的润滑油和外先导型，并确保

先导压力的洁净程度符合 ISO 8573-1 3.4.3 等级

压力表选项

0 = 不带压力表（G1/8 螺纹接口）

2 = 内置式压力表，压力表量程范围 0 ÷ 6 bar（配合出口压力 0.15 ÷ 3 bar 型比例调压器使用）

4 = 内置式压力表，压力表量程范围 0 ÷ 12 bar（配合出口压力 0.5 ÷ 10 bar 型比例调压器使用）

MX2-1/2-MCV102 G1/2 0 - 10V DC 0.15 ÷ 3 bar 是 内置压力表 0 - 6 bar

MX2-1/2-MCV112 G1/2 0 - 10V DC 0.15 ÷ 3 bar 否 内置压力表 0 - 6 bar
