7522 6-M5 6 M5 9.5 11.6 3.5 18.5 9 5

7522 6-M7 6 M7 12 11.6 5 18.5 12 7

7522 6-1/8 6 G1/8 10 11.6 5 18.5 12 8

7522 6-1/4 6 G1/4 10 11.6 6 18.5 14 11

7522 8-1/8 8 G1/8 13.5 13.9 5 20.5 12 11

7522 8-1/4 8 G1/4 12 13.9 6 20.5 14 13

7522 8-3/8 8 G3/8 12.5 13.9 7 20.5 19 21

连接管外径 4, 6, 8, 10, 12, 14, 16 mm

连接螺纹 M5, M7, G1/8, G1/4, G3/8, G1/2, G3/4

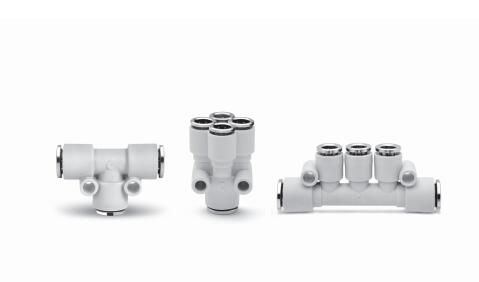

7000 系列 CompactTM 塑料快插管

接头是康茂胜较新推出的快插管接头，

延续了原有金属快插管接头的技术特性。

塑料快插管接头重量轻，内部的开

槽夹头和密封圈可以很方便地维护、保

养和更换。除内部密封圈外，所有材料

均可回收。

材料 工程塑料基体，黄铜嵌件，镀镍黄铜开槽夹头，丁腈橡胶 O 型圈

连接螺纹 英制圆柱管螺纹 ISO 228（BSP）

工作压力 -0.9 ÷ 16 bar（使用时，同时取决于连接管的耐压）

连接管材料 尼龙（PA 6 - PA 11 - PA 12），聚氨酯（PU），聚乙烯（PE）

连接管外径 4 ÷ 16 mm

介质 压缩空气（如果用于其它介质，请联系我们的销售工程师）

工作温度 -20 ÷ 60°C（使用时，同时取决于连接管的工作温度）

7522 4-M5 4 M5 8.5 9.4 3.5 17 9 4

7522 4-M7 4 M7 11 9.4 5 17 12 6

7522 4-1/8 4 G1/8 9 9.4 5 17 12 7

7522 4-1/4 4 G1/4 9 9.4 6 17 14 10
