康茂盛X6000 系列不锈钢快插管接头材质说明

康茂盛X6000 系列不锈钢快插管接头材质说明

上海乾拓贸易有限公司

电话：021-39526589

手机：17321056802 (微信)

邮箱：17321056802@163.com

QQ：1921967640

地址：上海嘉定区嘉涌路99弄6号楼713室

连接管外径 4, 6, 8, 10, 12 mm

连接螺纹 G1/8, G1/4, G3/8, G1/2, R1/8, R1/4, R3/8, R1/2

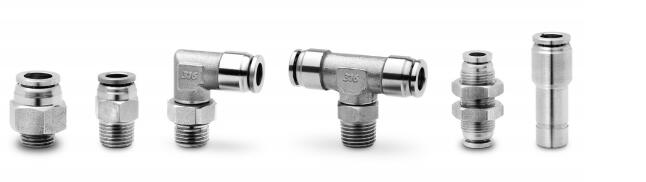

X6000 系列不锈钢快插管接头基体

采用不锈钢 316L 材料，用于腐蚀性环

境中流体管路的连接，适用于气动、流

体、化工、医疗、食品和包装等工业领

域。管接头内部的锁紧装置可以使气管

和管接头间连接。

X6510 6-1/4 6 10 R1/4 11.6 15.2 10 23.5 14 17 10

X6510 8-1/8 8 8.5 R1/8 14.7 17 8 24.6 15 16 10

X6510 8-1/4 8 10 R1/4 14.7 17 10 26.1 15 20 10

X6510 10-1/4 10 11 R1/4 17.4 20.8 10 28.2 19 28 10

X6430 4-1/8 4 4.3 R1/8 15.3 10 8 33.6 12 12 33 10

X6430 4-1/4 4 4.3 R1/4 15.8 10 10 33.6 12 15 41 10

X6430 6-1/8 6 8.8 R1/8 16.1 11.9 8 44.6 12 12 33 10

X6430 6-1/4 6 5.8 R1/4 18.6 13 10 38.6 14 15 45 10

X6430 8-1/8 8 8.3 R1/8 17.3 15 8 48.8 14 12 46 10

X6430 8-1/4 8 8.3 R1/4 18.5 15 10 48.8 14 15 54 10

X6430 10-1/4 10 10.7 R1/4 21.1 17.4 10 55.8 17 15 77 10

连接螺纹 英制锥管螺纹 ISO 7（BSPT）

英制圆柱管螺纹 ISO 228（BSP）

较大工作压力 18 bar（使用时，同时取决于连接管的耐压）

连接管材料 尼龙（PA 6 - PA 11 - PA 12）

聚氨酯（PU），聚乙烯（PE）

连接管外径 4 - 6 - 8 - 10 - 12 mm

介质 压缩空气或饮用水

如用于其它介质，请联系我们的销售工程师

工作温度 -15 ÷ 150°C（使用时，同时取决于连接管的工作温度）

X6510 4-1/8 4 8 R1/8 9.7 - 8 20.5 10 9 10

X6510 4-1/4 4 10 R1/4 9.7 - 10 22.5 14 15 10

X6510 6-1/8 6 8 R1/8 11.6 13.4 8 21.5 12 10 10
