供应康茂盛1000 系列快拧管接头

供应康茂盛1000 系列快拧管接头

上海乾拓贸易有限公司

电话：021-39526589

手机：17321056802 (微信)

邮箱：17321056802@163.com

QQ：1921967640

地址：上海嘉定区嘉涌路99弄6号楼713室

连接管直径 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 mm

连接螺纹 M5, M6, M12x1, M12X1.5, G1/8, G1/4, G3/8, G1/2

 R1/8, R1/4, R3/8, R1/2

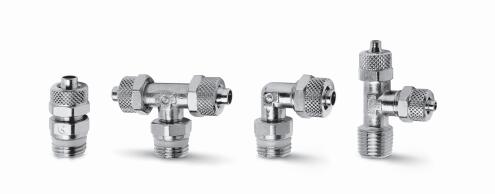

1000 系列快拧管接头共有 32 种不同

的类型，可以很容易地将连接管插入管

接头上，通过旋紧螺母实现密封和

连接。管接头上特殊的导向锥可确保连

接管不被意外切断。

1610 5/3-M5 5/3 2 17 9 10.5 5.1 Ø 9 8 8 1631, 1635

1610 5/3-M6 5/3 2 17 9 10.5 5.1 Ø 9 8 7 SCU, SVU, SCO...

1610 5/3-1/8 5/3 2 22.5 14.5 16 9.8 Ø 14 8 13 1631, 1635, SCU, SVU, SCO...

1610 6/4-M5 6/4 3 18 9 10.5 5.1 Ø 9 9 8 1631, 1635

1610 6/4-M6 6/4 2 18 9 10.5 5.1 Ø 9 9 8 SCU, SVU, SCO...

1610 6/4-1/8 6/4 3 24 14.5 16.5 9.8 Ø 14 12 18 1631, 1635, SCU, SVU, SCO...

注：使用时需注意连接管的内外径必须

同时符合尺寸表中的标注尺寸。

黄铜镀镍基体和锁紧螺母，丁腈橡胶 O 型圈

聚四氟乙烯、尼龙、铝合金螺纹密封件

连接螺纹 英制锥管螺纹 ISO 7（BSPT）

英制圆柱管螺纹 ISO 228（BSP）

工作压力 使用时，取决于连接管的耐压

连接管材料 尼龙（PA 6 - PA 11 - PA 12），增强聚氯乙烯（PVC），聚乙烯（PE）

连接管直径 5/3 ÷ 15/12.5 mm

介质 压缩空气或压流体

工作温度 -20 ÷ 80°C（使用时，同时取决于连接管的工作温度）

1620 6/4-M5 6/4 3 18 9 10.5 5.1 Ø 9 9 12 1631, 1635

1620 6/4-1/8 6/4 3 24 14.5 16.5 9.8 Ø 14 12 29 1631, 1635, SCU, SVU, SCO...

1620 6/4-1/4 6/4 3 26 14.5 18.5 13.2 Ø 18 12 31 1631, 1635, SCU, SVU, SCO...

1620 8/6-1/8 8/6 5 24 14.5 16.5 9.8 Ø 14 14 31 1631, 1635, SCU, SVU, SCO...

1620 8/6-1/4 8/6 5 26 14.5 18.5 13.2 Ø 18 14 34 1631, 1635, SCU, SVU, SCO...
