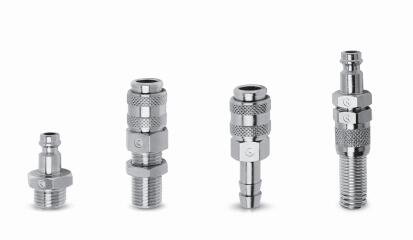

康茂盛5000 系列快速管接头产品介绍
上海乾拓贸易有限公司
电话：021-39526589
手机：17321056802 (微信)
邮箱：17321056802@163.com
QQ：1921967640
地址：上海嘉定区嘉涌路99弄6号楼713室
公称直径 5, 7 mm
连接管直径 6/4, 8/6, 10/8（塑料管）6x14, 8x17, 10x19, 13x23（橡胶管）
连接螺纹 G1/8, G1/4, G3/8, G1/2
5000 系列快速管接头适用于气动系
统中软管需要频繁连接或拆卸的场合。
因快速管接头内装有止回阀，操作时，
不必卸掉管路中的压力就可实现气路的
连接或断开，从而节省了很多时间。
型号中的左起三个数字（5 或 8）
表示公称直径，凡是左起三位数字相
同的型号相配件，均可连接在一起。
类型 快速断流阀
结构形式 截止式
安装方式 螺纹连接
连接螺纹 英制圆柱管螺纹 ISO 228（BSP）
材料 镀镍黄铜，丁腈橡胶密封件（公称直径 7 mm 的快速管接头（凸形）的材
料为淬硬镀锌钢），不锈钢弹簧及不锈钢钢球
连接螺纹 G1/8, G1/4, G3/8, G1/2
安装位置 任意
工作温度 0 ÷ 80°C（干燥空气 - 20°C）
工作压力 -0.99 ÷ 12 bar
公称压力 6 bar
公称流量 详见流量特性曲线图
公称直径 5 mm 或 7 mm
介质 压缩空气或压流体
左图为不同公称直径的快速管接头在不同压力损失的情况
下，所对应的公称流量。
测试时使用的型号如左图所示，所得数据为状态下的
大流量。当使用的连接管质量较时，图中的流量特性需要进行
修正。
