特性：
派生型：耳轴, 滚轮, 抗旋转
行程5 ... 30 mm
活塞杆推出后许用的冲击力 880 ... 6280 N
位置感测

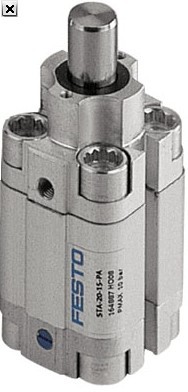

标准型止动气缸，适用于所有应用
缸径16, 20, 32, 40, 50 mm
固定式缓冲
概述:
类型：–柱销 –柱销，带内螺纹 –滚轮
• 单作用，拉 • 双作用，带弹簧，拉
四侧均可连接气源，与冲击方向无关。
• 结构紧凑 • 传感器沟槽位于3 个侧面
• 缓冲特性非常好，活塞杆导向 坚固，使用寿命长
• 快速方便地设置传送装置
• 双作用，不带弹簧 • 带或不带抗扭转
• 可安全阻挡较高重量为90kg的工件托盘、栈板和包装箱
• 通过集成的接近开关感测，节 省空间
通过松紧螺丝，抗扭转环科旋转 90°。
技术参数：
安装方式 通过通孔 通过内螺纹 通过附件
位置感测 通过接近开关 安装位置 任意
带弹簧 [bar] 2.8 1.6 1.2 1.2 1.2
较大侧向力时 [bar] 页码10 较大工作压力 [bar] 10
环境温度1) [°C] –10…+80 耐腐蚀等级CRC2) 2
行程 [mm] 5…15 5…20 5…25 5…30 5…30
较大循环速度 [Hz] 5 结构特点 活塞 活塞杆 活塞杆，
缸径 16 20 32 40 50 气接口 M5 M5 Gx Gx Gx
小工作压力 不带弹簧 [bar] 1
（必须以后始终采用润滑介质）
拉双作用，不带弹簧 单作用，拉缓冲形式 两端带弹性缓冲垫
带滚轮 缸筒 抗扭转 工作模式 双作用，带弹簧，
工作介质 压缩空气，符合ISO8573-1:2010[7:4:4]
工作/先导介质注意事项 可采用润滑介质
