康茂盛平行式爪钳结构紧凑
上海乾拓贸易有限公司
电话：021-39526589
手机：17321056802 (微信)
邮箱：17321056802@163.com
QQ：1921967640
联系人：吴章瑶（先生）
地址：上海嘉定区嘉涌路99弄6号楼713室
» 高耐用性
工作行程 (mm) 4 8 12 14 16
理论夹持力 - 张开 (N) 8 24 47 75 100 （当工作压力为 5 bar，夹持点长度为 30 mm 时）
理论夹持力 - 关闭 (N) 5 18 35 60 85 （当工作压力为 5 bar，夹持点长度为 30 mm 时）
» 紧凑型设计
» 高夹持力
CGP 系列爪钳在基座的三个侧面上具有
安装孔，可以很方便的安装，也可以选用附
件 C-CGP 型凹形支架或 L-CGP 型凸形支架
进行安装。
型号 CGP-10 CGP-16 CGP-20 CGP-25 CGP-32
规格 10 16 20 25 32
工作方式 双作用，平行式
工作压力 1.5 ÷ 7 bar
工作温度 0 ÷ 80°C
较大工作频率 180 次/分钟
润滑 气缸部分可润滑或不润滑，杠杆部分及活动部位需润滑
较大夹持点长度 L (cm) 3.0 4.0 6.0 7.0 8.5 （当工作压力为 5 bar 时）
质量 (g) 50 140 250 410 680
接口 M5（其中 CGP-10 为 M3）
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油），即将停止供货字样。

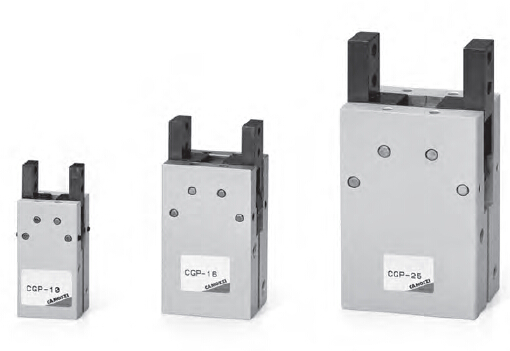

CGP 系列平行式爪钳按照其驱动气缸的缸径（即出力的大小）可分为五种不同的规
格。爪钳在具有很高耐用度的滑动部件上平行移动，活塞上装有永磁体，可使用 CSB 型
磁性接近开关。磁性接近开关安装在基座的 T 型凹槽内，以检测爪钳的张开或关闭。
康茂盛平行式爪钳结构紧凑
