功能原理

电感式角度传感器的测量原理基于定位元件和传感器交迭而产生的内部电路波动，因此可输出一个与角度元件位置成比例的信号。坚固的外壳和免维护性取决于非接触式的操作模式。

产品具有高重复精度，高分辨率，高线性度和宽温度范围的特点。新技术确保无论在交流或直流区域，都可实现抗强磁干扰。

丰富的安装附件，可以适配多种不同的轴径。基于振荡电路耦合的功能原理，传感器工作时能完全避免吸附金属屑并免受其他磁场的干扰。安装错误可能性几乎为零。

测量原理 电感式

较大 5000 rpm

由标准化施工决定，带钢轴 Ø 20 mm，L = 50 mm

和异径管 Ø 20 mm

起始扭矩轴负载（径向/轴向） 不适用，因为非接触式测量原理

测量范围 [A…B] 0…360°

标称距离 1.5 mm

重复精度 ð 0.01 满量程的 %

线性度 ð 0.05 % 满量程

温度漂移 ð ± 0.003 % / K

工作温度 -25…+85 °C

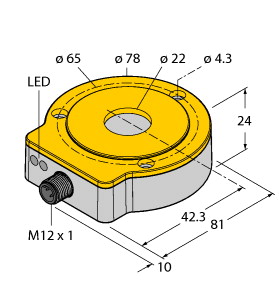

尺寸 81 x 78 x 24 mm

轴型 轴套

外壳材料 金属/塑料, ZnAlCu1/PBT-GF30-V0

电气连接 连接器, M12 × 1

防震动性 55 Hz (1 mm)

工作电压指示 LED指示灯 绿

测量范围显示 LED指示灯, 黄，黄灯闪

可供货 MT-QR24, RA0-QR24 安装臂(降磨损的替代方案)

抗震动性(EN 60068-2-6) 20 g; 10…3000 Hz; 50 cycles; 3 axes

抗冲击性(EN 60068-2-27) 100 g; 11 ms ½ sinus; each 3x; 3 axes

持续抗冲击性(EN 60068-2-29) 40 g; 6 ms ½ sinus; each 4000 x; 3 axes

防护等级 IP68/IP69K

MTTF 138 年 符合SN 29500 (Ed.99) 40 °C

传感器和位置元件作为2个独立单元进行展示。

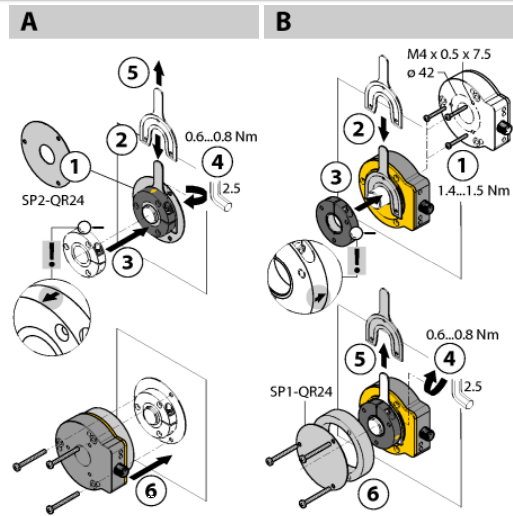

安装选项A：

，互连定位元件和可旋转的机械部分。然后把旋转部分以这样的方式安装在编码器上部，再旋紧保护单元。

安装选项B：

把编码器按背面的轴安装固定到设备上。然后通过支架夹紧定位元件到轴位置。

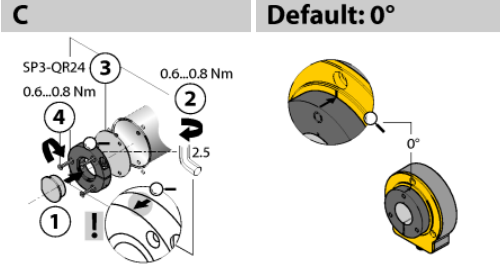

安装选项C：

如果需要把定位元件拧在旋转的机器上，可以使用供货中包括的RA0-QR24。然后绑在支架上。通过编码器上的三个孔。

分开配置的传感器和定位元件可抑制补偿电流或破坏性的机械载荷通过轴传输到传感器。这样可以编码器在整个有效的使用年限内得到保护。

供货中包括的附件可以使编码器和位置元件保持在较优的位置。指示灯显示开关状态。

通过LED指示灯显示状态绿灯稳定较优传感器供电黄灯稳定位置元件可到达测量范围端部。这表示质量信号。

黄灯闪磁块在测量范围外关：磁块在测量范围内
