环境温度范围：+0°C / +60°C
介质：压缩空气
颗粒大小 max.：5 µm
压缩空气中的含油量：0 mg/m³ - 1 mg/m³
确定活塞推力的压力：6,3 bar
重复精度：0,02 mm
材料:
外壳：铝材,阳极氧化处理
活塞杆：不锈钢
正面板：铝材，阳极氧化处理
密封：聚氨酯
导向台：铝材,阳极氧化处理
导轨：钢,淬火的
对中环：不锈钢
| 活塞- Ø | [mm] | 2x16 | 2x20 | 2x25 | |
| 接口 | M5 | G 1/8 | G 1/8 | ||
| 工作压力范围 | [bar] | 3/10 | 3/10 | 2/10 | |
| 缩回活塞力，理论 | [N] | 218 | 297 | 520 | |
| 伸出活塞力，理论 | [N] | 182 | 269 | 421 | |
| 较大速度 | [m/s] | 0,8 | 0,8 | 0,8 | |
| 缓冲长度 | [mm] | 7 | 7 | 7 | |
| 缓冲能量 | [Nm] | 0,5 | 1,2 | 1,6 | |
| 活塞- Ø | 2x16 | 2x20 | 2x25 | |
 | 行程 50 | R480640154 | R480640157 | R480640160 |
| 80 | R480640155 | R480640158 | R480640161 | |
| 100 | R480640156 | R480640159 | R480640162 |
| 重量（kg） | 活塞- Ø | 2x16 | 2x20 | 2x25 |
 | 行程 50 | 1,285 | 1,61 | 2,635 |
| 80 | 1,365 | 2,1 | 3,285 | |
| 100 | 1,94 | 2,23 | 3,56 |

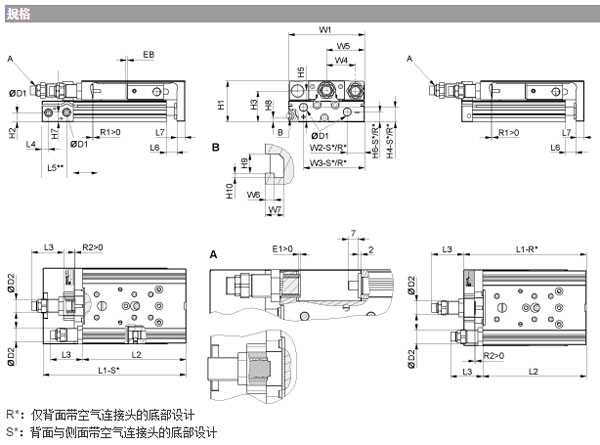

| 活塞- Ø | Ø D1 | Ø D2 | H1 | H2 | H3 | H4-R | H4-S | H5 | H6-R | H6-S | H7 | H8 | H9 |
| 16 | M5 | M12x1 | 40 | 7,2 | 29 | 12,2 | 12,2 | 31 | 7,7 | 7,7 | 11,2 | - | - |
| 20 | G 1/8 | M16x1,5 | 50 | 11,2 | 37,5 | 17,3 | 17,3 | 38,2 | 11,7 | 12,2 | 11,7 | 5,5 | 4,2 |
| 25 | G 1/8 | M18x1,5 | 60 | 14,2 | 44 | 15,5 | 22,9 | 46,5 | 13,2 | 21,7 | 16,2 | 6,9 | 5,2 |
| ...活塞- Ø | H10 | L3 1)* | L3 2)* | L4 | L5 3) | L6 | L7 | R2 | W1 | W2-R | W2-S | W3-R | W3-S |
| ...16 | - | 12 | 47 | 6,5 | 17,7 | 2 | 10 | 3 | 76 | 31 | 31 | 60,5 | 60,5 |
| ...20 | 1 | 15 | 57 | 8 | 30 | 2,1 | 10 | 3 | 92 | 10 | 21 | 74 | 74 |
| ...25 | 1,5 | 15 | 62 | 9 | 31 | 2,1 | 12 | 3 | 112 | 11 | 14 | 92 | 92 |
