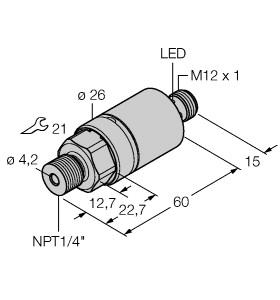

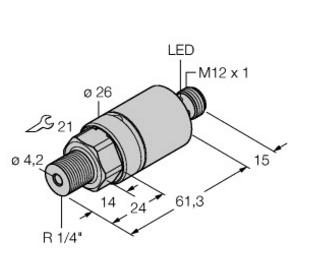

压力传感器

2路晶体管PNP/NPN输出

订货号： 6833738

无显示器的圆柱形版本

2 个 PNP/NPN 开关输出

通过 IO-Link 进行通信

通过 M12 连接器上的 LED 显示开关状态与通信状态

压力范围-1…1 bar（相对值）

PC001V-203-2UPN8X-H1141

调零校准
