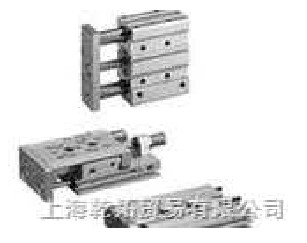

德国AVENTICS双活塞气缸，820059003
上海乾拓贸易有限公司
企业QQ: 2880626081
直线电话：021-6900-0973
直线传真：021-399-47616
手机：18918572467（微信）
邮箱: 18918572467@163.com
联系人：周彩云
地址：上海嘉定区嘉涌路99弄6号楼713
环境温度范围：+0°C / +60°C
介质：压缩空气
颗粒大小 max.：5 µm
压缩空气中的含油量：0 mg/m³ - 1 mg/m³
工作压力范围：1,5 bar / 7 bar
确定活塞推力的压力：6,3 bar
材料:
外壳：铝材，阳极氧化处理
正面板：钢，镀锌
活塞杆：钢，淬火的
密封：丙烯树胶
导向衬套：铝材，阳极氧化处理
前端盖板：钢，镀镍
后盖：聚甲醛
| 活塞- Ø | [mm] | 2x16 | 2x20 | 2x25 | |
| 接口 | M5 | M5 | M5 | ||
| 缩回运动的活塞力 | [N] | 189 | 296 | 475 | |
| 伸出运动的活塞力 | [N] | 253 | 395 | 618 | |
| 较大速度 | [m/s] | 0,5 | 0,5 | 0,5 | |
| 联锁时较大保持力 | [N] | 95 | 150 | 235 | |
| 联锁中断位置较大间隙 | [mm] | 1 | 1 | 1 | |
| 较大缓冲能量 | [J] | 0,11 | 0,17 | 0,23 | |
| 重量 | 10 mm行程 | [kg] | 0,24 | 0,37 | 0,64 |
| 重量 | 10mm行程 | [kg] | 0,035 | 0,05 | 0,052 |
| 活塞- Ø | 16 | 20 | 25 | |
 | 行程 10 | R402000846 | R402000854 | R402000862 |
| 20 | R402000847 | R402000855 | R402000863 | |
| 30 | R402000848 | R402000856 | R402000864 | |
| 40 | R402000849 | R402000857 | R402000865 | |
| 50 | R402000850 | R402000858 | R402000866 | |
| 60 | R402000851 | R402000859 | R402000867 | |
| 70 | R402000852 | R402000860 | R402000868 | |
| 80 | R402000853 | R402000861 | R402000869 |

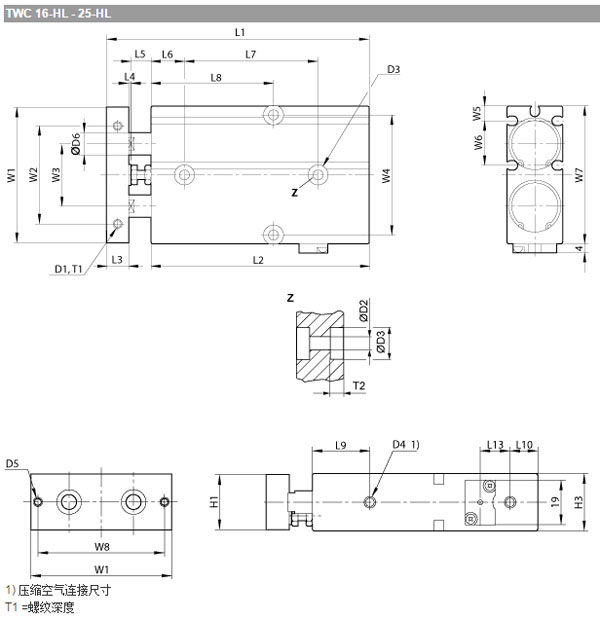

| 活塞- Ø | D1 | T1 | Ø D2 | Ø D3 | T2 | D4 | D5 | Ø D6 | H1 | H3 | L1 ±0,8 1) | L2 ±0,2 |
| S=10 2) | ||||||||||||
| 16 | 2xM4 | 5 | 4,5 | 8 | 5,5 | M5 | 2xM4 | 8 | 20 | 21 | 88 | 83 |
| 20 | 2xM4 | 5 | 4,5 | 8 | 5,5 | M5 | 2xM4 | 10 | 24 | 25 | 98 | 88 |
| 25 | 2xM5 | 6 | 4,5 | 9 | 6 | M5 | 2xM4 | 12 | 29 | 30 | 101 | 9 |
| ...活塞- Ø | L2 ±0,2 | L2 ±0,2 | L2 ±0,2 | L2 ±0,2 | L2 ±0,2 | L2 ±0,2 | L2 ±0,2 | L3 | L4 | L5 | L6 |
| S=20 2) | S=30 2) | S=40 2) | S=50 2) | S=60 2) | S=70 2) | S=80 2) | |||||
| ...16 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 8 | 1 | 6 | 15 |
| ...20 | 98 | 108 | 118 | 128 | 138 | 148 | 158 | 10 | 1 | 9 | 15 |
| ...25 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 10 | 1 | 8 | 15 |
