PHOENIX冗余模块参数/标准和规范

PHOENIX冗余模块参数/标准和规范

电磁兼容性

符合2014/30/EU电磁兼容指令

抗干扰

EN 61000-6-2:2005

标准/规程

EN 61000-4-2

触点放电

4 kV (强度测试2)

标准/规程

EN 61000-4-3

频率范围

80 MHz ... 1 GHz

测试场强

10 V/m (强度测试 3)

频率范围

1.4 GHz ... 2 GHz

测试场强

3 V/m (强度测试2)

标准/规程

EN 61000-4-4

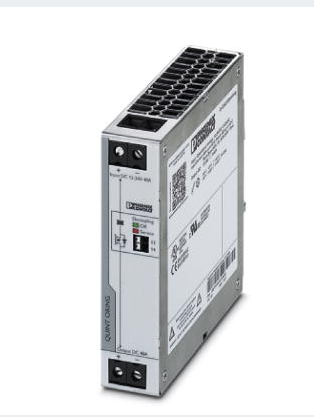

冗余模块 - QUINT4-S-ORING/12-24DC/1X40 - 2907752

备注

标准 B

标准/规程

EN 61000-4-5

信号

1 kV (强度测试2 - 非对称)

标准/规程

EN 61000-6-3

EN 61000-4-6

频率范围

0.15 MHz ... 80 MHz

电压

10 V (强度测试 3)

压指令

符合LV 条例2006/95/EC

标准——电气安全

EN 60950-1/VDE 0805（SELV）

标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装

EN 50178/VDE 0160 (PELV)

标准——安全电压

IEC 60950-1 (SELV) 和 EN 60204-1 (PELV)

标准——安全绝缘

DIN VDE 0100-410

标准——防止冲击电流，电气设备中保护性隔离的基本要求

EN 50178

UL

UL/C-UL，隶属UL 508

UL/C-UL，隶属UL 60950-1

UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）

电击

18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

振动（操作）

< 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

15 Hz ... 150 Hz、2.3g、90 min。

组装说明

可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm

可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

安装位置

水平DIN导轨NS35，EN60715
