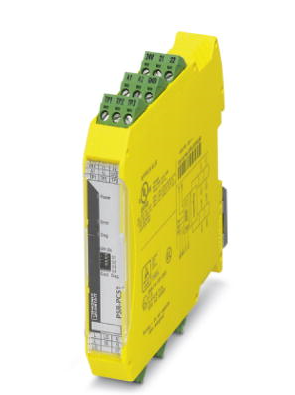

PSRmini是目前市场上薄的安全继电器。该继电器带机械联锁触点，安全性高。用于安全急停的新型耦合继电器目前支持宽压输入， 还兼容多种安全系统

YS

薄设计，节省空间

带机械联锁触点，操作简便，性高

一旦数字量输出与耦合继电器间接线有误，主动发出故障报警

兼容多种安全系统，应用广泛

经测试可安全应用于恶劣环境

主要特点

?总宽：6.8 mm和17.5 mm

?安全等级可达SIL 3，符合IEC 61508?/?IEC 61511?/? IEC 50156

?UL和cUL

?可用于腐蚀性环境

?通过过程行业的各项

?宽范围输入：24 V … 230 V AC/DC

PSR-PC51-1NO-1NC-24DC-SC - 2702522

带电气隔离和功率调节的耦合继电器，适于SIL 3 F&G，适用于一般要求，开路和短路的接通和通断状态负载诊断，1个常开安全输出触点，测试脉冲滤波器，插拔式螺钉接线端子，宽度：17.5 mm

额定控制电路电源电压US 24 V DC -15 % / +10 %

额定控制电源电流IS 典型值 75 mA

US时的功耗 典型值 2 W (US/UD时；On状态)

冲击电流 较大 100 mA

延迟时间 2 ms (在A1-A2处，电压骤降Us的情况下)

较大 2 ms (A1-A2；测试脉冲宽度)

≥ 100 ms (A1-A2；测试脉冲速率)

较大 17 ms (A1-A2；高测试脉冲宽度)

≥ 800 ms (A1-A2；高测试脉冲速率)

诊断电源电压UD 24 V DC -20 % / +25 %

UD的输入电流 35 mA (在UD = 24 V时)

45 mA (在UD = 19 V时)

25 mA (在UD = 30 V时)

UD时的冲击电流 1.5 A (Δt < 10 µs)

UD时的功耗 典型值 0.9 W (UD时；Off状态)

保护电路 浪涌保护 36 V抑制二极管（A1-A2）33 V抑制二极管（24V-GND）

额定控制电路电源电压和诊断电源电压的反极性保护

继电器输出：启动电流路径

输出名称 启动电流路径

输出说明 安全相关的常开触点

输出数目 1 (非延时)

触点类型 1路启动电流通路

触点材料 银镍合金，镀金，银合金

开关电压 小 16 V AC/DC

较大 250 V AC

较大 125 V DC

限制连续电流 3 A (注意降容、负载类型和有载电压)

冲击电流 小 50 mA

较大 5 A (Δt  1 s)

总电流值的平方 9 A2 (注意降值)

通断容量 小 1 W

切换频率 0.5 Hz

诊断阈值 7 Ω ... 20 kΩ (可组态)

机械寿命 约 5x 107 开关次数
