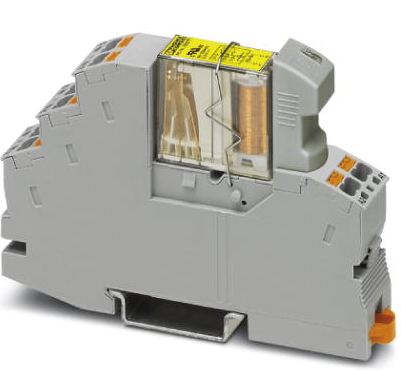

RIF-1-RPT-LDP-24DC/2X21/FG

2908215

采用插拔式连接的预制继电器模块，包括：继电器底座、带导向触点的安全继电器（符合DIN EN 50205标准）、插拔式显示器/干扰抑制模块和支架，触点类型：2个转换触点，输入电压：24 V DC

尺寸

宽度 16 mm

高度 93 mm

深度 70 mm

环境条件

环境温度（运行） -20 °C ... 50 °C

环境温度（存放/运输） -20 °C ... 70 °C

线圈侧

额定输入电压 UN 24 V DC

以UN为参考的输入电压范围 参见曲线图

UN下的典型输入电流 30 mA

典型响应时间 10 ms

典型释放时间 10 ms

线圈电压 24 V DC

保护电路 阻尼二极管

工作电压显示 黄色LED

额定条件下的功耗 0.72 W

触点侧

触点类型 2个转换触点，致动

开关触点类型 单触点

触点材料 AgNi

较大切换电压 250 V AC/DC

小切换电压 15 V AC/DC

小切换电流 10 mA

较大启动电流 6 A

限制连续电流 6 A

较大额定功率值（电阻负载） 144 W (24 V DC)

288 W (可用于48 V DC)

88 W (可用于110 V DC)

110 W (可用于220 V DC)

1500 VA (可用于250VAC)

符合DIN VDE 0660/IEC 60947的通断容量 2 A (24 V、DC13时)

3 A (230 V、AC15时)

连接数据，输入侧

连接名称 线圈侧

连接方式 直插式连接

剥线长度 8 mm

硬导线横截面 0.14 mm? ... 1.5 mm?

柔性导线横截面 0.14 mm? ... 1.5 mm?

0.14 mm? ... 1.5 mm? (带塑料套管的冷压头)

0.14 mm? ... 1 mm? ()

可连接导向横截面 AWG 26 ... 16 (刚性)

26 ... 16 (柔性导线)

连接数据，输出侧

连接名称 触点侧

连接方式 直插式连接

剥线长度 8 mm

硬导线横截面 0.14 mm? ... 1.5 mm?

柔性导线横截面 0.14 mm? ... 1.5 mm?

0.14 mm? ... 1.5 mm? (带塑料套管的冷压头)

0.14 mm? ... 1 mm? ()

可连接导向横截面 AWG 26 ... 16 (刚性)

26 ... 16 (柔性导线)

概述

操作模式 工作因数

保护等级 IP20 (继电器底座)

RT II (继电器)

机械寿命 约 107 开关次数

UL，美国／加拿大 CULus UL 508

UL NRNT.E172140

安装位置 任意

组装说明 无间距排列

B10d 600000 (AC1；250?V?/?6?A；1 N/O)

900000 (AC1；250?V?/?3?A；1 N/O)

1800000 (AC1；250?V?/?1.5?A；1 N/O)

180000 (AC15；250?V?/?3?A；1 N/O)

560000 (AC15；250?V?/?2?A；1 N/O)

4600000 (AC15；250?V?/?0.75?A；1 N/O)

360000 (DC13；24?V?/?3?A；1 N/O)

740000 (DC13；24?V?/?1.5?A；1 N/O)

4200000 (DC13；24?V?/?0.75?A；1 N/O)
