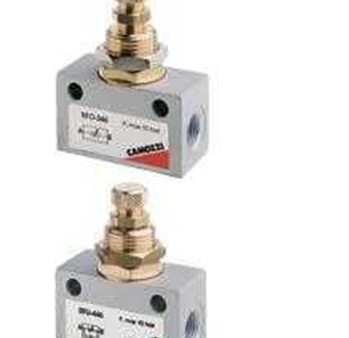

62M2P032A0050，意大利康茂盛铰接式流量控制阀效果图

    62M2P032A0050，意大利康茂盛铰接式流量控制阀效果图

    这些系列的单向和双向流量控制阀

    G1/8 - G1/4 - G3/8：黄铜阀体，丁腈橡胶密封件

    公称流量见流量特性曲线

    或阀上，可以较为地调节流量。

    介质经过滤的压缩空气，无需油雾润滑。

    工作压力1 ÷ 10 bar

    工作温度0 ÷ 80°C （干燥空气 - 20°C）

    结构形式针形

    较大公称直径M5 = 1.5 mm；G1/8 = 3.5 mm；G1/4 = 5 mm

    安装位置任意

    公称压力6 bar

    的外形尺寸很小，便于直接安装在气缸

    如果使用油雾润滑，应不间断地使用油雾润滑

    类别单向和双向流量控制

    材料M5：不锈钢阀体和调节螺钉，丁腈橡胶密封件

    接口M5 - G1/8 - G1/4

    安装方式外螺纹

    （TJ使用 ISO VG32 润滑油）

    G1/4 接口流量特性曲线图（1 > 2）

    当流量控制阀全部打开时，2 > 1 的公称流量为 790 Nl/min

    当流量控制阀全部关闭时，2 > 1 的公称流量为 460 Nl/min

    Qn = 公称流量（按入口压力 6 bar、出口处压降 1 bar 测定）

    N° = 调节螺钉的旋转圈数

    GSCU 813-M5-3 M5 3 12 3 27.5 12.5 6.5 8

    GSCU 814-M5-4 M5 4 12 3 27.5 19 8.8 8

    GSCU 803-1/8-6 G1/8 6 22.5 5 50 26.5 13 14

    GSCU 804-1/8-8 G1/8 8 22.5 5 50 28 15 14

    GSCU 805-1/4-8 G1/4 8 27 7 67.5 28.5 15 19

    GSCU 806-1/4-10 G1/4 10 27 7 67.5 31 17.5 19
