指示灯被连接在微型开关的常闭端子和常通端子上，负荷(继电器等)没有通电的状态，也有如下所示少量电流流经，请注意负荷的选定。

AC100V 1.5mA AC200V 2.0mA

DC24V 1.5mA

请考虑冲击电流再选定。

微型开关接点规格

冲击电流

通常为闭回路  较大30A

通常为开回路  较大15A

关于冲击电流建议预行实际测试。

请不要在有性气体的环境中使用。

●压力开关不是防爆构造。在性气体的环境中使用时,有可能引起,请不要使用。

安装 · 装配 · 调试时

根据需要，为了缓和水锤、冲击压力及脉动，应采取对策，安装缓冲器、吸收器、储能器。

压力过耐压时，即使是瞬间也有可能损坏CPE。

2 关于大气开放气口

· 膜片异常时,为了防止流体进入电装部分,应从大气开放口排放流体。

大气开放口请配置在大气压排放流体没有问题的场所。

· 请确保大气压开放口没有冷却剂和尘埃进入进行适当的防护。

3 配线时，请松开紧固盖子的螺钉,取下盖子,对内部的微型开关配线。

4 内部配线请不要接触到可动部分。否则会损坏开关的精度。

5 盖子的材质为ABS树脂,请避免在高温环境中使用。

另外,配管和安装时,请抓住气口部分。

6 压力设定方法

· 取下盖子上的帽,松开螺母,用调节螺栓设定压力。

(+)侧设定压力上升,(-)侧设定压力下降。(使用工具:扳手13m/m、一字型起子)设定后请用螺母固定。

· 刻度板为大致标准。(刻度误差为±0.05MPa以内）正确地设定，请用其它的压力表确定后再进行。

· 刻度板显示开关为ON时的值。

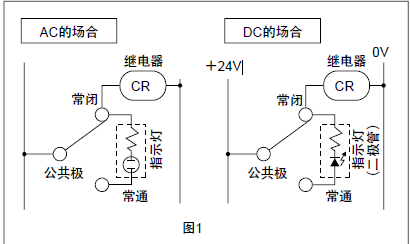

过设定压力指示灯亮,在设定压力以下灯灭时,请对微型开关的公共极端子、常闭端子配线。另外，请将附加的压力上升→指示灯亮铭板贴在盖子上容易看见之处。

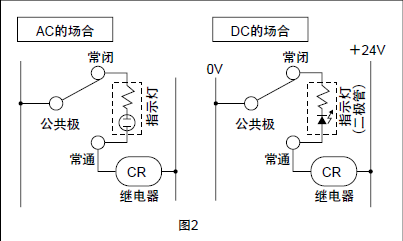

在设定压力以下指示灯亮，在设定压力以上指示灯灭的场合，请对微型开关的公共极端子，常通端子配线。另外，请将附加的压力上升→指示灯亮铭板贴在盖子上容易看见之处。
