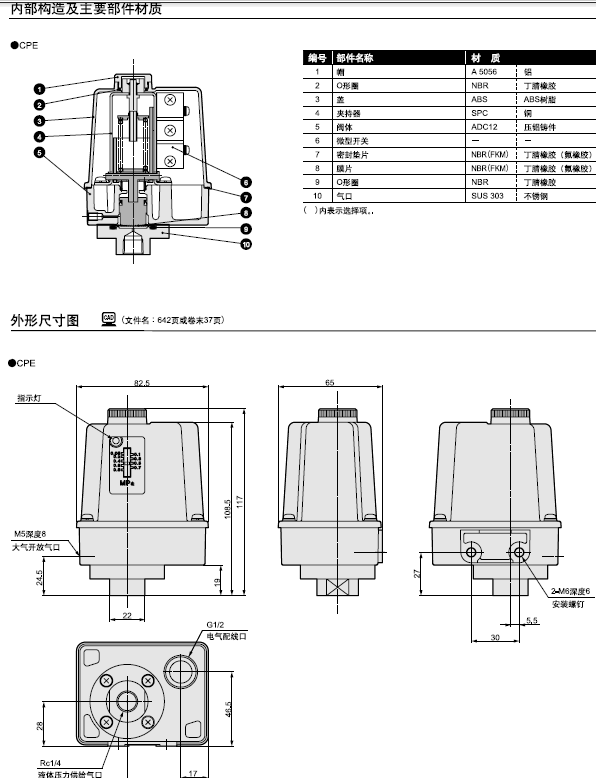

CKD机械式压力开关内部结构和外形尺寸

CKD机械式压力开关内部结构和外形尺寸

带数字表示冷却液用压力开关　

CPD系列请在规格范围内正确使用。

不可使用高压气体。

请不要在带有性气体环境中使用。

请注意内部电压降。

规格范围外的用途、负荷电流、电压、温度、冲击、环境等会损坏元件和导致动作不良。

本产品没有根据高压气体保安法得到认定。

请不要使用高压气体。

压力开关没有防爆构造。在带有性气体环境中使用时，有可能引起,请不要使用。

在规定电压以下使用时,压力开关即使正常动作,负荷也有不动作的情况,请确认负荷动作的电压,并满足下式:电源电压－内部电压降＞负荷动作电压

本CPD设置在与F.G.连接的框架面板上，需要时可从CPD气口部分直接对F.G.配线连接。从外部装置引入流体时,请通过与F.G.连接的中继接头连接。(导电性流体使用时的安全对策)

本CPD用电源,请使用与交流1次侧完全绝缘的直流稳定电源,将电源侧的+侧-侧任何一侧与连接使用。本CPD的内部电源回路与气口安装部之间,为防止传感器的绝缘破坏,连接了压敏电阻(限制电压约为40V)。CPD的内部电源回路与气口、安装部位之间过大的电位差会少损内部部件。

CPD设置、连接配线后的装置、框架的电气焊接或短路事故等，焊接电流、焊接时的过渡高电压、浪涌电压等会使上述元件之间连接的配线、接地线或流体回路迷走，有可能损坏电线和元件。进行电气焊接等作业时,请将本机或电气配线的F.G.连接全部拆除后在进行

●本产品的过电流保护，感知到过电流，则将输出置为OFF，周期性的反复短时间的输出ON。这会引起电源电压的变动，有可能影响到周围元件，请做好思想准备。

请考虑精度、温度特性误差等的基础上决定设定值。

使用联锁回路时请注意。

使用需要可信度高的联锁信号的压力开关时，为了预防故障,应设机械式的保护机能或者与压力开关以外的开关(传感器)并用等设置双重联锁式。

另外,定期检查,确认正常动作后在进行。

为了避免噪音导致误动作,请采取如下对策:

●在AC电源线中连接过滤器。

●感性负荷(电磁阀、继电器等)请使用CR、二极管等浪涌吸收器，除去发生源侧的噪音。

●请将配线与强电场分开。

●配线请使用密封线连接。

●请将密封线下降到电源侧的地线上。

关于使用环境

●请避免在有98m/s2以上振动、冲击的场所使用。

●请注意测定流体的温度及配管途中的环境温度。
