警告

关闭所有电源并释放液压

压力。阻止任何可能产生的负载

压力。

1.从系统中取出设备。

2.盖上所有的系统开口以防止灰尘进入。

B.特殊工具

需要以下特殊工具：

1.额定扭矩扳手磅。

2.冲洗板。尺寸请参考图6。

3. 0-500毫安表。

C.简易工具

大修不需要简易工具。

D.拆卸

定期维护阀门一般不需要

拆卸到这里描述的程度。但是，那

序列也可以作为部分拆卸的指导。

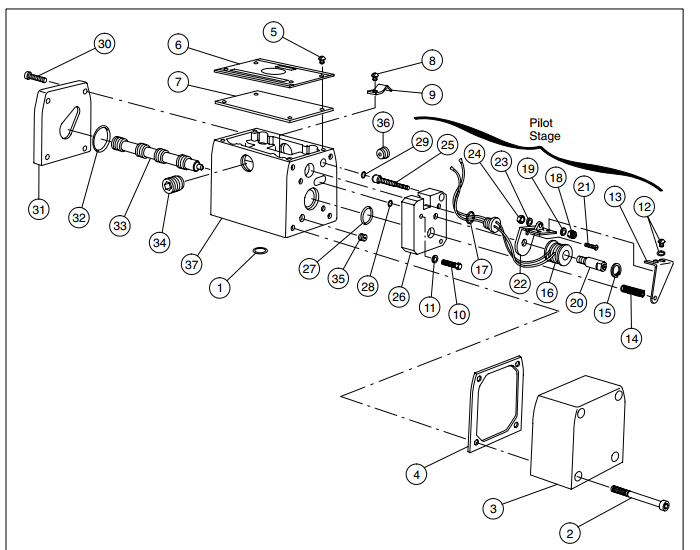

一般来说，拆卸是在项目中完成的

编号顺序如图1所示。特殊程序

包括在以下步骤中：检查所有内部通道是否干净通畅。

检查所有的匹配表面的刻痕和毛刺。

检查螺纹部件和螺纹孔的状况。

检查固定环（15）。小毛刺可以被删除

与印度石头。

警告

阀芯（33）不得有刃口断裂

与石头。他们是非常接近的

公差。

1.确保阀芯侧面的0.020孔

（33）和旋入的孔塞中的0.030孔

在阀芯的末端完全打开。 （见图5）

阀芯末端的孔塞可能必须是

已经聚集的污染物

轴内。

图3.先导级伺服阀调整位

1.彻底清洁阀门的外部。

2.阀门充满流体，所以将其放在容器上

当盖（3，图1）被移除时。

3.按照顺序拆下零件（1）至（11）。

4.将先导级零件（12）至（26）作为一个整体拆下

通过从主台体（37）上拉动适配器（26）;在

同时，将线圈连接器从机身上推下。看到

图4.根据数字拆卸试验台

图1中的序列。

威格士VICKERS两级伺服阀检修手册

5.拆下零件（27）至（37）。

E.清洁

所有部件必须彻底清洁并保持清洁

检查和组装。伺服的紧密公差

阀门使这个要求比平常更严格。

使用与系统兼容的商业溶剂

流体来清洁零件。压缩空气可用于

清洗阀门，但必须过滤去除水分

污染。清洁压缩空气特别有用

清洗阀芯孔和阀体通道。

图2.调整螺丝螺母和垫圈的位置
