主要作用：

产品升级，抗干扰性能更强

抗干扰性能强的CX-400型获得进一步增强。装备耐变频器电路，能使峰值波长进行较佳偏移，

使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。

反应时间 2ms以下

工作状态指示灯 橙色LED(输出ON时亮起)　位于受光器上

电源指示灯 绿色LED(通电时亮起)　位于投光器、受光器上

灵敏度调节器 持续可变调节器 安装于透过型传感器的受光器上

CX-400系列装备新开发的定制IC电路，在提高环境适应性、检测性能和性方面做了种种改进，产 品阵容共计140种。

产品升级，各机型平均降功耗44%，多者降耗达60%。为节能、减排CO2和保 护地球环境做出贡献。

额定值：

严酷环境能仍能发挥稳定的检测性能

根据机种采用的材质的不容、采用抗油、冷却液能力强的亚克力和抗酒精强的PC。

保护构造 IP67(IEC)

使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时：-30〜+70℃

使用环境湿度 35〜85%RH、存储时：35〜85%RH

使用环境照明度 白炽灯：受光面照明度3,000lx以下

耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动 频率10〜500Hz　双振幅1.5mm(MAX.10G)　XYZ各方向2小时(非通电状态）

耐冲击 频率500m/s2(约50G)　XYZ各方向3次(非通电状态）

投光元件(调制式) 红外线LED(调制式) 发光波长：940nm

 更有抗噪音、干涉、寒冷的产品。皆为CX-400系列的特点。

抗油・冷却液能力强的[CX-41□/42□/49□]

透过型、回归反射型(CX-48□除外)、扩散反射型的透镜材质采用抗冷却液能力强的丙烯。

即使安装在油雾飞散的金属加工机械的周边，亦可放心使用。并具有达IP67(IEC)的保护构造。

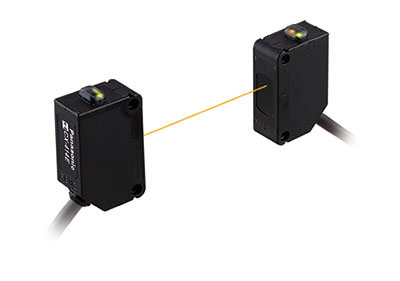

神视图片：
