YS神视晶圆定位传感器性能参数

YS神视晶圆定位传感器性能参数

特点

耐冲击 加速度490m/s2(约50G)　X,Y和Z方向各3次

投光元件 红色LED(投光波峰波长：650nm)

受光元件 光电二极管

材质 本体外壳：PEI、前罩部：玻璃、安装基座：铝

电缆 耐热PVC电缆0.5m末端带连接器

消耗电流70mA以下

检测头和控制器的总消耗电流为70mA以下。实现光电传感器同等的功耗。

高分辨率30μm

虽然使用红色LED作为光源，但仍然具有激光传感器同样的高性能，因此可实现检测。

无需光轴调整

投、受光部一体型，无需繁琐的光轴调整。

并且，检测距离及检测宽度可以覆盖30mm的广阔区域，可对应各种不同尺寸的晶圆。

配备系数和偏移量调整功能

模拟输出(1～5V)除了系数调整功能之外，还具备方便的偏移调整功能，可在±0.5V的范围内转换模拟电压。

适用控制器 HD-T1C

检测宽度 30mm(直线性按照28mm的宽度规定)

检测距离 30mm(固定)(注2)

保护构造 IP40(IEC)

使用环境温度 0～+40℃(注意不可结露)，存储时：-20～+55℃

无需任何安全措施

使用安全的红色LED作为光源，无需任何繁杂的安全措施。

无需使用激光时必备的保护罩，在美国使用时不需要符合FDA标准。

施工简便

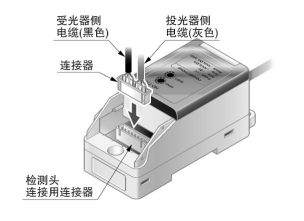

使用ONE SHOT连接器将检测头与控制器连接。配线工时降至较限度，维护轻松。

施工简便

使用环境湿度 35～85%RH、存储时：35～85%RH

使用环境照明度 白炽灯：受光面照明度3,000lx以下、荧光灯：受光面照明度3,000lx以下

耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动 频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时

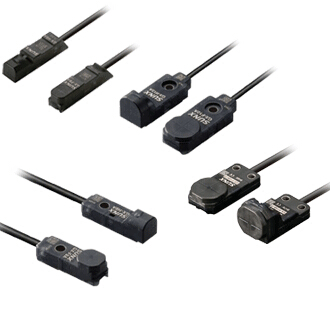

产品图片：
