概述紧凑型气缸工作原理，德国安沃驰0822010694
► 接口: M5 - G 1/8 ► 单作用式，不受压缩回 ► 带磁性活塞 ► 缓冲: 弹性 ► 活塞杆: 内螺纹
| 活塞- Ø | [mm] | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |

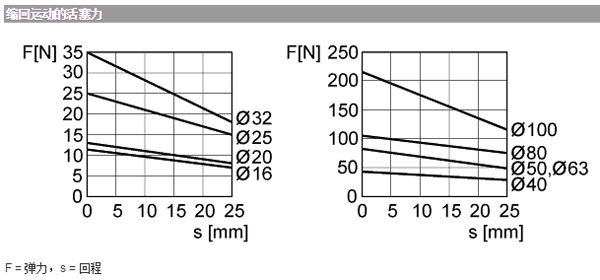

| 缩回运动的活塞力 | [N] | 12 | 13 | 25 | 35 | 43 | 82 | 82 | 105 | 215 | |
| 伸出运动的活塞力 | [N] | 115 | 185 | 284 | 472 | 749 | 1155 | 1882 | 3062 | 4733 | |
| 冲撞能量 | [J] | 0,11 | 0,15 | 0,2 | 0,4 | 0,52 | 0,64 | 0,75 | 0,75 | 1 | |
| 重量 | 0 mm行程 | [kg] | 0,07 | 0,098 | 0,143 | 0,223 | 0,333 | 0,446 | 0,757 | 1,318 | 2,276 |
| 重量 | 10mm行程 | [kg] | 0,014 | 0,02 | 0,02 | 0,03 | 0,04 | 0,05 | 0,08 | 0,11 | 0,14 |
| 较大行程 | [mm] | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 工作压力范围 | [bar] | 1,5 - 10 | 1,5 - 10 | 1,5 - 10 | 1,3 - 10 | 1,3 - 10 | 1-10 | 1-10 | 1-10 | 1-10 | |
| 防尘圈材料 | - | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | ||
| 密封件材料 | 腈－丁二烯－橡胶 | 腈－丁二烯－橡胶 | 腈－丁二烯－橡胶 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | ||
| 活塞- Ø | 16 | 20 | 25 | 32 | 40 | |
| 活塞杆-螺纹 | M4 | M6 | M6 | M8 | M8 | |
| 接口 | M5 | M5 | M5 | G 1/8 | G 1/8 | |
 | 行程 5 | 0822490000 | 0822491000 | 0822492000 | 0822493000 | 0822494000 |
| 10 | 0822490001 | 0822491001 | 0822492001 | 0822493001 | 0822494001 | |
| 15 | 0822490002 | 0822491002 | 0822492002 | 0822493002 | 0822494002 | |
| 20 | 0822490003 | 0822491003 | 0822492003 | 0822493003 | 0822494003 | |
| 25 | 0822490004 | 0822491004 | 0822492004 | 0822493004 | 0822494004 |
| 活塞- Ø | 50 | 63 | 80 | 100 | |
| 活塞杆-螺纹 | M10 | M10 | M12 | M16 | |
| 接口 | G 1/8 | G 1/8 | G 1/8 | G 1/8 | |
| 行程 5 | 0822495000 | 0822496000 | 0822497000 | 0822498000 |
| 10 | 0822495001 | 0822496001 | 0822497001 | 0822498001 | |
| 15 | 0822495002 | 0822496002 | 0822497002 | 0822498002 | |
| 20 | 0822495003 | 0822496003 | 0822497003 | 0822498003 | |
| 25 | 0822495004 | 0822496004 | 0822497004 | 0822498004 |
