●耐杂质性提高
●提高冷凝水排出量
冷凝水排出量：多100cm3/次（是从前产品的3倍）
●耐环境性提高/采用透明杯罩，可保护杯体四周
●目视确认性提高：360°
●轻量化：重量较大减22%
●减少维护空间
●维护性提高
一键装卸杯体，不需更换工具
●配合使用环境可选择杯体材质

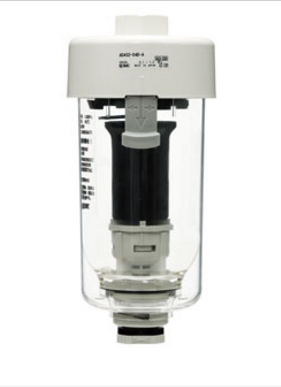

AD402-02D-A
螺纹种类-Rc
接管口径021/4
自动排水器形式DN.O.(常开)未加压时冷凝水排出
杯体-聚碳酸酯杯
阀-无
压力单位-标牌,杯体注意事项的单位表示:MPa
附件
AD402P-040S
滤芯
KA00463
O型圈
AD52-A
杯体
AD52F-A
杯体
AD52N-A
杯体
AD51-A
杯体
AD51F-A
杯体
AD51N-A
安装：
警告
使用说明书认真阅读并理解的基础上安装并使用产品。
请保管好本说明以便随时使用。
确保维护空间要确保必要的点检维护空间。
请严格遵守螺纹的紧固及紧固力矩安装时，请根据TJ的紧固力矩进行。
注意
应确认安装方式正确。
各元件的安装方式有所不同，应按照本文或使用说明书予以确认。若倾斜安装，冷凝水会排出不畅，会造成元件的损伤。
要确保通风空间。
不能确保风冷式后冷却器、冷冻式干燥器所必须的通风空间，会造成冷却不良或停止运转。
配线：接地
使用电的清净化元件(风冷式后冷却器、空气干燥器)的场合，为防止漏电，请接地。若接地线连接在水管道和煤气管道上，有的可能，应避免。
配线时，要确认电线的颜色和端子号配线错误，会导致误动作、电气元件的破损和故障，应按使用说明书或电气配线图标牌上的电线颜色和端子号进行连接。
注意三相电源的连接使用三相电源的元件，R、S和T端子不要接错。一旦接错，风冷式后冷却器的风扇将反转，而因反相继电器断开，冷冻式空气干燥器将不工作。这种情况下，切断电源后，将电源侧的3根导线中的2根互换。(IDF370B除外)
