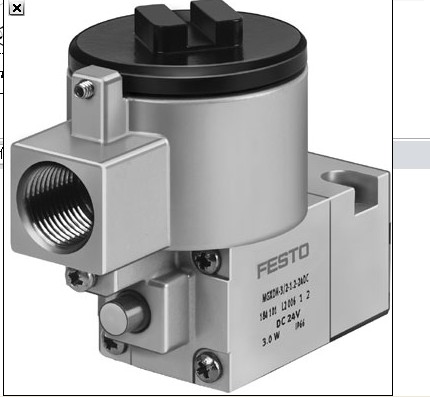

阀功能 3/2 常闭， 单电控

驱动类型 电气的

宽度 50 mm

标准额定流量 52 l/min

工作压力 0 ... 8 bar

设计结构 直动式提动阀

复位类型 机械弹簧

防护等级 IP65

额定尺寸 1.2 mm

密封原则 软性

装配位置 任意

手控装置 无

先导类型 直接

流动方向 不可逆

功能、结构特点

• 两位三通直动式提动阀

安全

• 可用于紧急关机 (ESD) 应用

• 适用于安全型系统，较高等级可达 SIL 3，符合 IEC 61508

耐用

阀的壳体有 Ematal 涂层。该涂层工艺将铝制表面嵌入氧化钛形成非常坚硬的氧化铝层。该表面处理工艺耐磨损，具有的滑动属性。提供较佳的气候及化学影响保护。

经济性佳

• 一种阀可选两种接口

• 采用 NAMUR 孔型，直接安装到气缸上，有 G 和 NPT 螺纹

• 可选购手控装置

• 手控装置可改装或拆除 –无需增加派品

概述

• 阀系列 VOFD 为两位三通阀，专用于化工、石化内的过程自动化。常用于蝶阀和气缸的先导阀。其结构坚固，耐腐蚀等级高，可用于户外的恶劣条件。

• NAMUR 法兰型式电磁阀特别适用于角行程气缸。集成弹簧腔换气功能保护弹簧复位（单作用气缸）角行程气缸免受环境大气的污染以及天气的影响，如雨水。

• 获得德国技术监督协会 (TÜV)，较高等级达 SIL 3

G1/4 562881 VOFD-LT-M32-MN-G14-F10

4514997 VOFD-L50T-M32-MN-G14-10-F10

4515019 VOFD-L50T-M32-MN-G14-10-R1-F10

1/4 NPT 562882 VOFD-LT-M32-MN-N14-F10

4514998 VOFD-L50T-M32-MN-N14-10-F10

4515018 VOFD-L50T-M32-MN-N14-10-R1-F10

EX4ME 线圈,端子盒, 电缆入口螺纹公制, M20x1.5

24 V AC/DC 562893 VACC-S13-18-K4-1U-EX4ME

24 V AC/DC 570784 VACC-S13-18-K4-1UF-EX4ME

60 V AC/DC 8040578 VACC-S13-18-K4-27U-EX4ME

110 V AC/DC 562894 VACC-S13-18-K4-2U-EX4ME

230 V AC/DC 562895 VACC-S13-18-K4-3U-EX4ME
