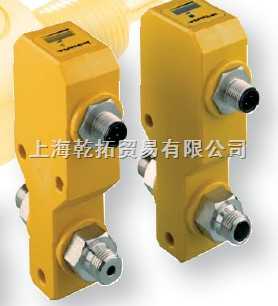

德国图尔克紧凑型气体流量传感器简单介绍
特点：
M12快速插头
紧凑型插入式气体流量传感器
订货号： 6870004
3线直流, 19.2…28.8 VDC
热式功能原理
液体监测流量传感器
电位计调节
通过LED显示流量状态
常开触点，PNP输出
功能原理：
来反应流体流速的变化。图尔克耐磨损的热式流量传感器
可用于液体或气体介质的流速监控。
当流体经过探头的时候，会带走加热线圈的一部分热量。
插入式流量传感器基于热式原理。
测量探头通过与流体介质的温度相比较进行加热，
通过测量这两个热敏电阻之间的阻值差变化
技术参数：
工作电压 19.2…28.8 VDC 电流损耗 ð 80 mA
温度梯度，响应时间 较大 12 s 温度梯度 ð 250 K/min
介质温度 -20…+80 °C 环境温度 -20…+80 °C
外壳材料 不锈钢型, V4A (1.4571) 探头材质 不锈钢,
开时间 typ. 2 s (1…15 s) 关时间 typ. 2 s (1…15 s)
AISI 316Ti 较大扭矩 100 Nm 电气连接 连接器,
输出性能 PNP, 常开触点 额定工作电流 0.4 A
压降在Ie ð 1.5 V 短路保护 是 反极性保护 是 防护等级 IP67
M12 × 1 耐压等级 100 bar 过程连接 G ½"
工作范围 3…300cm/s 开关特性 typ. 8 s (2…15 s)
