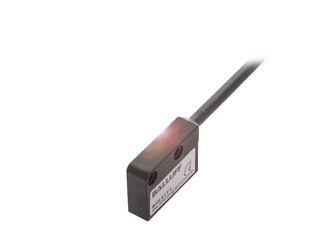

巴鲁夫磁编码式传感器
巴鲁夫的线性磁编码式位移测量系
统BML所有位置上的位置反馈
立即可用且无需基准运行。在工作电压
丢失和重新接通系统后也一样。
特点
快速而地确定测量值，重复精度高，
从而实现较佳的机器效率
使用采用Permagnet®技术的长期稳定
的磁带，提升设备可用性
坚固的金属壳体确保使用寿命长
通过校准软件实现简便、快速的安装
侧面偏移 (Y) ±0.5 mm 切向偏移 (X)，
较大 ±0.5 mm 固定 通孔4.3 mm 尺寸 16 x 18.5 x 80.3 mm 较大偏航，
± 0.2 ° 较大间距 ±0.5 ° 小直径 243 mm 横摇，较大 ±0.5
° 电极宽度 2 mm 运行方向 与测量头同向 重量 65 g
Output/Interface BiSS-C节拍频率 0.1…10 MHz 位
，数量 40 Bit 信号序列 A先于B = 上升 实时信号
模拟正弦/余弦 差值信号 是 接口 BiSS-C
接口编码 二进制 故障信号 是 时钟 RS422差值信号
模拟输出端 模拟，sin/cos 1 Vpp 计数方向 上升 预设
可通过硬件PIN或软件工具进行 配置
Range/Distance 内插因子 2000 分辨率 1 µm
较佳读取距离 0.4 mm 测量范围 48 m 线性偏差，
较大 ±20 µm 线性偏差，较大，传感器头 ±2 µm
读取距离 0.01…0.8 mm 运行速度，较大 10 m/s
重复精度 ≤1 µm 更多有关MTTF或B10d的信息，
请参阅MTTF / B10d证书 B10d所给出的MTTF / B10d
数值并非约束性的购买及/或产品寿命；这些数
值只是经验值，对于产品属性没有约束力。这些数
值说明也同样不会延长或以任
