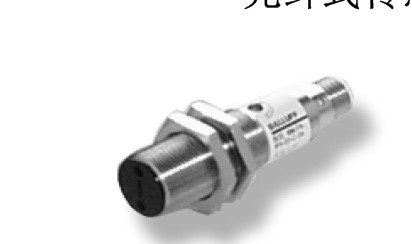

进口BALLUFF光纤传感器

进口BALLUFF光纤传感器

当常规光电传感器对应用来说过大或过于不灵活时，

可以使用巴鲁夫的光导体传感器。我们的光导体传

感器可选择与一个塑料或玻璃纤维镜片组合成完

整的传感器。通过它们的不同特性，您具有视应用而定的较大灵活性。

关闭延时toff，较大 0.33 ms 工作电压Ub 10…30 VDC

开关频率 1500 Hz 接通延时ton，较大值 0.33 ms

 较大无功电流Io，在Ue下 20 mA 测量工作电压

Ue DC 24 V 测量工作电流Ie 100 mA 测量绝缘

电压Ui 75 V DC 输入功能 键盘锁接通/关闭 与

按键功能相同 防护等级 II

 调整方法 出厂设置(复位) 亮/暗切换 灵敏性(Sn) 调节器 键

Electrical connection 光纤接口 Ø 2.2 mm 反极性保护

 是 导线截面 0.14 mm² 导线数 4 导线长度 2 m 接口

 电缆, 2.00 m, PVC 电缆直径D 4.00 mm 短路保护

 是 连接方式 电缆, 2.00 m, PVC

Environmental conditions EN 60068-2-6，

振动 55 Hz，振幅1 mm，3x30 min 环境温度 -20…60 °C 防护等级 IP64

可供选择的塑料纤维镜片主要在对坚固性、

环境温度和化学稳定性没有过高要求时使用。

然而在我们的产品系列中也有耐高温型纤维。

通过玻璃纤维镜片，我们也能提供抗踩踏、

耐高温和耐化学影响的型号。

特点

识别细微的对比度差异

非常快 – 高达8 kHz

定位精度高

安装灵活，调节简单

可提供辅助功能 (可设定参数)

机械机构坚固

Electrical data Ie时的较大电压降Ud 2.4 V 余波

，较大 (Ue的百分比) 10 %General data 功能原理 光纤设备 型号系列

 75K 基本标准 IEC 60947-5-2 形状 六面体 接口，直头

开关

采用单向或探测头原理

直型或弯型光学装置

适合帽式导轨安装的紧凑型结构

带或不带显示器

不同的光线类型 (红色或红外线)

也可选装带模拟输出信号

适用于玻璃或塑料纤维的不同型号系列

显示 输出功能 - LED黄色 稳定 - LED绿色
