巴鲁夫磁敏传感器用于T形槽

巴鲁夫磁敏传感器用于T形槽

我们的金属壳体气缸传感器专为在恶劣环境中使用而开发。

这些磁敏传感器在有焊接飞溅物和火花飞溅时 (例如在打磨时)

表现特别顽强。它们可轻松耐受达105 °C的高温。

因为无接触且无活动零件，所以无磨损

耐脏

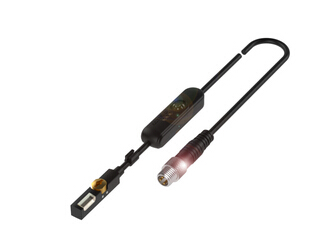

我们用于T形槽的磁敏气缸传感器以非接触

方式透过缸壁探测活塞位置。特征：直接装

入槽内，稳妥固定，可在空间狭窄的应用中

齐平安装，可用于具有强磁性或弱磁性的气

外壳材料LCP

护套材料PUR

有效面，材料LCP

尺寸9 x 4.8 x 16 mm测量开关场强Hn 1.2 kA/m

工作电压Ub 10…30 VDC

应用分类DC -13

开关频率30000 Hz

接通延时ton，较大值0.02 ms

较大剩余电流lr 10 μA输出电阻RA 明渠

耐焊接气缸传感器具有属性W，可以区分用于活塞位置识

别的磁场和围绕焊接用供电导线的寄生交变磁场。高达25

kA的焊接电流不会影响传感器功能，这是因为在焊接过

程中会存储传感器的初始状态。

特点

坚固的金属壳体

可耐受较高达105 °C的高温

具有属性W的产品型号的磁性焊接免疫力

在高温环境下也能进行的位置识别

通过的开关点实现的开关性能

迟滞H，较大 (Hn的百分比) 45 %

污染程度3

缸和夹具，高亮度LED。可提供短型结构

形式以及带金属壳体或磁敏电子装置的传感器。

反极性保护是

导线长度0.3 m

接口M8x1-其它, 3-针

电缆直径D 2.50 mm

较大无功电流Io，无衰减3.5 mA

较大负载电容，在Ue下1 μF

测量工作电压Ue DC 24 V

测量工作电流Ie 100 mA

HW-42

基本标准IEC 60947-5-2

应用通过优化响应距离

尤其适用于

短冲程气缸。

许可/一致性cULus

CE

环境温度-25…85 °C

防护等级IP67

MTTF (40 °C) 739 a

不包含在供货范围内支承角钢，例如BMF 103-

测量短路电流100 A

测量绝缘电压Ui 75 V DC

电压降，静态，较大1 V

短路保护是

连接方式电缆及插接器, 0.30 m, PUR

防止出现混淆是

余波，较大 (Ue的百分比) 15 %

关闭延时toff，较大0.02 ms

安全开关场强Ha 2 kA/m
