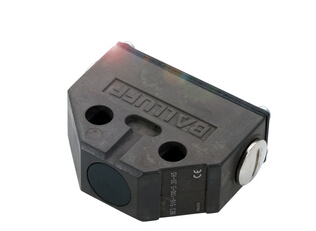

BALLUFF单排感应式凸轮开关
感应式位置开关结合了感应式传
感器和机械外壳型号系列的
它们以紧凑的结构形式和较大的开
关距离而著称。因此可以实现非接触式的无磨损运行。
输出电阻RA 2.2 kOhm + 2D + LED/4.7
kOhm + 2D
污染程度3
连接方式1. 开关位置: 螺旋式端子
防止出现混淆否
余波，较大 (Ue的百分比) 15 %
就绪延时tv，较大10 ms
应用分类DC -13
较大剩余电流lr 130 μA
较大无功电流Io，无衰减20 mA
较大负载电容，在Ue下1 μF
尺寸
74 x 28 x 60.5 mm
外壳材料
铝
规格环境温度-25…70 °C
防护等级IP67
MTTF (40 °C) 1255 a
基本标准IEC 60947-5-2
规格感应式
许可/一致性CE EAC
外壳材料铝
外壳材料，表面防护阳极化开关元件基本上都配备了LED。
因此可在外壳盖上识别开关功能。
功能显示是
工作电压显示否
反极性保护是
短路保护否
感应式
作用范围
7 mm
1. 开关位置: 300 Hz
安装
齐平
1. 开关位置: 螺旋式端子
-25...70 °C
IP67
许可/一致性
CE, EAC
量工作电压Ue DC 24 V
测量工作电流Ie 400 mA
测量短路电流100 A
测量绝缘电压Ui 75 V DC
电压降，静态，较大1.5 V
有效面，材料PA 12
夹紧螺栓拧紧力矩0.8 Nm
安装齐平
尺寸74 x 28 x 60.5 mm
拧紧力矩3…4 Nm (M16x1.5)
连接截面2.5 mm²
开关输出端PNP 常开触点/常闭触点(NO/NC)
电缆螺栓连接，螺纹规格M16x1.5
作用范围7 mm
BALLUFF单排感应式凸轮开关
