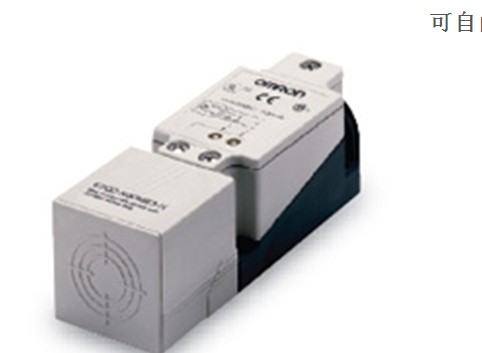

欧姆龙方柱型接近传感器E2Q2
![QN51~]L{$2(BSWF(@N8F[YF.png](/data/upload/image/20180320/1521523323867204.png "1521523323867204.png")
电源电压
(使用电压范围)
DC12～48V 纹波 (p-p) 10%以下(DC10～60V)
AC24～240V (AC20～253V) 50/60Hz
消耗电流/漏电流
20mA以下
1.7mA以下请参见Catalog的“特性数据”
控制输出
开关容量
200mA以下
8～500mA
残留电压
应差
检测距离的15%以下
检测物体
磁性金属(非磁性金属检测距离降)请参见Catalog的“特性数据”
标准检测物体
铁60 × 60 × 1mm铁90 × 90 × 1mm铁60 × 60 × 1mm铁90 × 90 × 1mm
响应频率150Hz100Hz20Hz
AC：NO/NC切换式
详情请参见 Catalog的“输入输出段回路图”中的
时序图
保护回路
逆接保护、负载短路保护
工作时：-25～+70℃，保存时：-40～+70℃ (无结冰、结露)
环境湿度
工作时：35～85%RH 保存时：35～95%RH (无结露)
温度的影响
屏蔽型
-25～+70℃的温度范围+23℃时、检测距离的±10%以内
非屏蔽型
-25～+70℃的温度范围+23℃时、检测距离的±15%以内
电压的影响
额定电源电压±10%的范围内、额定电源电压时、检测距离的±2%以内
端子台型
质量约240g
材质外壳
PBT端子台
PBT检测面
3V以下(负载电流200mA时)
请参见 Catalog的“特性数据”
指示灯
电源显示(绿色)、检测显示(黄色)
电源显示(绿色)、动作显示(黄色)
动作模式
(靠近检测物体时)
E3型：NPN NO + NC、F3型：PNP NO + NC
详情请参见 Catalog的“输入输出段回路图”中的
时序图
检测距离20mm ± 10%30mm ± 10%15mm ± 10%30mm ± 10%
设定距离、0～16mm0～24mm0～12mm0～24mm
欧姆龙方柱型接近传感器E2Q2
