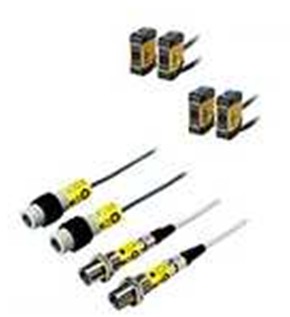

OMRON单光束安全传感器E3ZS-T81A

OMRON单光束安全传感器E3ZS-T81A

检测方式 对射型 外壳材料 树脂 ABS 黄铜 连接方式 导线引出类型 （2m） M12连接器类型 连接控制器 F3SX系列

电源电压DC12～24V±10% 波动 （p-p） 10%以下 *1DC24V±10% 波动 （p-p） 10%以下 *1

有效开口角 ±5°(3m)

控制输出

PNP晶体管输出负载电流：100mA以 下输出残留电压1V以下

（负载电流 不足10mA的情况下）输出残留电压 2V以下

（负载电流10~100mA以下 时）（因电缆延长而引起的电压下降 除外）

PNP晶体管输出负载电流：100mA以下 输出残留电压2V以下 （因导线延长而引起的电压下降除外）﹡1

环境温度

动作时：-10～+55℃ 保存时：-10～+70℃ （但是不应结冰、结露）

动作时：-20～+55℃、 保存时：-30～+70℃ （但是不应结冰、结露）

环境温度 动作时：35～85%RH、保存时：35～95%RH （但是不应结冰、结露）

 绝缘电阻 20MΩ以上 （DC500V兆欧表） 耐电压 AC1,000V  50/60Hz  1min

耐振动

耐久 10～55Hz  双振幅1.5mm  X、 Y、 Z各方向2h 动作极限 10～55Hz  双振幅0.7mm  X、 Y、 Z各方向50min

耐冲击

耐久 500m/s2  X、 Y、 Z各方向3次 动作极限 100m/s2  X、 Y、 Z各方向1,000次

 保护结构 IEC规格 IP67 光源 红色发光二极管(660nm) 红外发光二极管(870nm)

适用标准

消耗电流 投光器：15mA以下 受光器：20mA以下

投光器：50mA以下 受光器：25mA以下

检测距离 0.2～3m 0～10m 标准检测物体 φ18mm以上的不透明体 φ11mm以上的不透明体

响应时间 1.0ms （E3ZS单体） *2 2.0ms （E3FS单体） *2

传感器单体 IEC60947-5-3(PDF-D)EN954-1(等级1)

与F3SX连接 使用

IEC(EN)61496-1 Type2 ESPE  *3ICE(prEN)61496-2 Type2 AOPD *4EN954-1(等级2)

IEC(EN)61496-1 Type 2 ESPE *3 ICE(prEN)61496-2 Type 2 AOPD*4

附属品 使用说明书(﹡5) 使用说明书(﹡5)、投光器·受光器的安装螺母各2个

开关元件的种类 （根据 IEC60947-5-3）

DC13 （电磁负载的控制）

DC22.5~24V：投光OFF （源电流： 3mA以下）开路或0~2.5V：投光ON （漏电流：0.1mA以下）﹡1

DC21.5~24V：投光OFF （源电流：3mA以下）开路或0~2.5V：投光 ON （漏电流：0.1mA以下）﹡1

电源接通后上升时间 100ms 使用环境照度 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下

指示

投光器：橙/投光指示 受光器：橙/动作指示、绿/稳定指示

投光器：橙/投光指示 受光器：红/输出OFF指示、绿/输出ON指示

保护电路 电源·输出接反保护、负载短路保护 电源·输出接反保护、负载短路保护 重量

（包装状态） 约120g （含2m电缆1套） 约150g （含2m电缆1套） 约125g （仅传感器1套）
