YS两位两通球阀
产品说明：

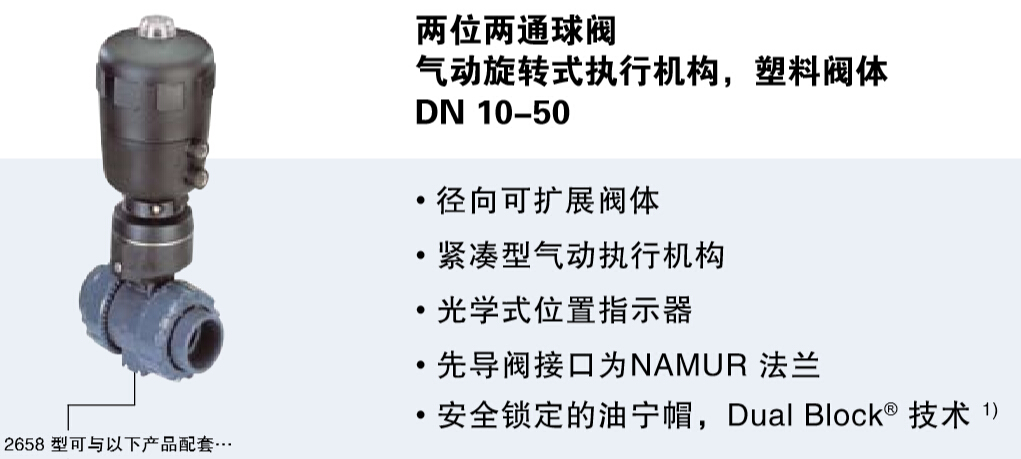

气动旋转式执行机构，塑料阀体 DN10-50
径向可扩展阀体 • 紧凑型气动执行机构 • 光学式位置指示器 • 先导阀接口为NAMUR 法兰 • 安全锁定的油宁帽，Dual Block® 技术 1)
2658 型球阀包括气动旋转式执行机构 和塑料阀体球阀。球阀与执行机构之间的连 接为标准接口 (法兰连接)。带螺纹耦合的线 性活塞使执行机构产生旋转运动。旋转式执 行机构使阀芯旋转 90°，从而打开或关闭阀 门。该紧凑型气动球阀适用于各种应用场合 与介质。其气动旋转式执行机构还可与其它 阀门配套。
特性 该球阀配置了 Dual Block® 技术，具有油宁 帽的安全装置，防止在运行过程中油宁帽分 离。

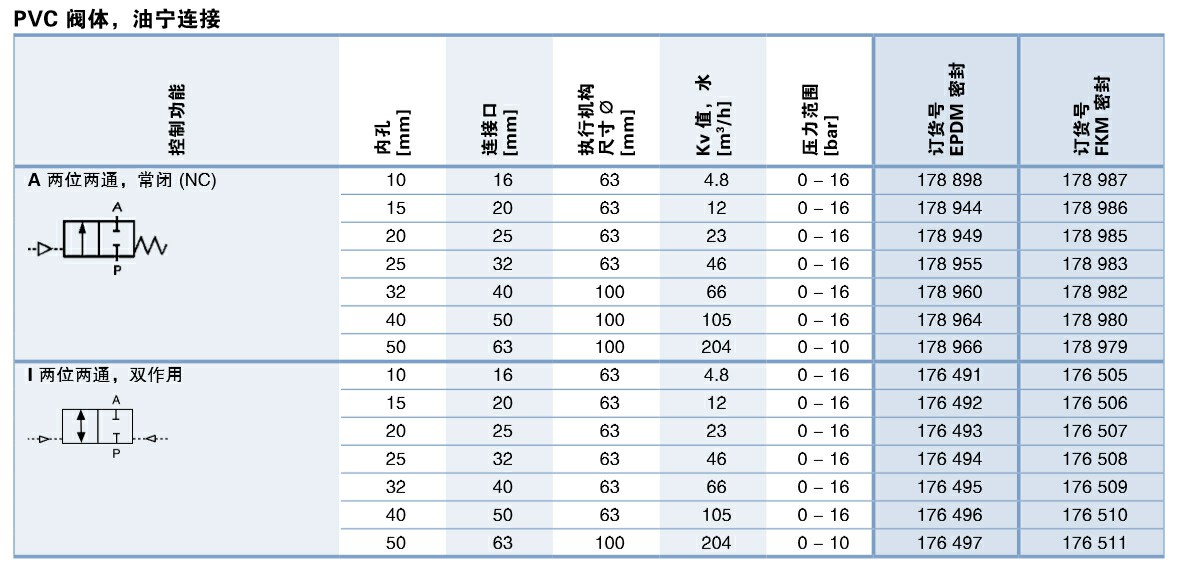

技术参数 ：
内孔 DN 10-50 阀体材质 PVC-U (PP, PVDF, PVC-C, ABS 可按需提供) 执行机构材质 PA (聚酰胺，玻璃纤维加强) 先导气源接口材质 不锈钢 密封材质 O 形圈 球密封
EPDM, FKM PTFE 介质 对阀体和密封材质无侵害的气体和液体 介质温度 PVC阀体 (参见 242 页上的图) 0 to +60°C 环境温度 -10 to +60°C 连接口 PVC-U (PP, PVDF 可按需提供)
油宁 熔接套管 控制介质 中性气体、空气 先导压力 单作用执行机构
双作用执行机构
5 - 10 bar (Ø 63 mm) 5 - 6 bar (Ø 100 mm) 2 - 10 bar (Ø 63 mm) 2 - 6 bar (Ø 100 mm) 旋转角 90°±3° 90°旋转时间 1 - 3.5 s (取决于负载和先导压力) 连接 执行机构与球阀之间 ISO 5211 和 DIN 3337 法兰 安装 可根据需要安装，较好将执行机构朝上
