日本进口OMRON安全门开关规格

日本进口OMRON安全门开关规格

规格参数：

符合对应CE标记的EN (TÜV)标准。

经UL和CSA标准。

当保护盖打开时，开关接点由断开构造（仅NC 接点）打开。

通过EN的。断开构造在开关上以标志表示。

特殊操作开关禁止误动作和错误操作。

较宽的温度范围规格：−40～80°C。

开关盒的保护等级：IP67 (EN60947-5-1)。

本保护结构为基于标准(EN60947-5-1)规定的测试方法测得的数值。

请事先确认密封性是否适应使用条件和环境。

尽管开关本体的设计结构可防止尘埃和水等的进 入

但请不要在粉屑、油、水或化学品等易进入头部钥匙插入孔的场所使用D4BS。

污染度(使用环境)3 (EN60947-5-1)

耐浪涌电压 (EN60947-5-1)

同极端子间4 kV

异极端子间端子和地面间

绝缘电阻100MΩ以上 (DC500V)，同极或异极端子间，

端子和地面间，端子和非通电金属部件间

接点间隔2×2mm以上

耐振动，误动作10～500Hz，单振幅0.65mm

产品材质：

耐冲击耐久1,000m/s2 以上 (IEC68-2-27)

误动作300 m/s2 以上 (IEC68-2-27)

条件短路电流100 A (EN60947-5-1)

额定密闭热电流 (Ithe)20 A (EN60947-5-1)

使用环境温度-40 ～ 80°C (无结冰)

使用环境湿度95%以下

质量约285g (D4BS-15FS)

否则，可能导致开关损坏或发生故障。

寿命的测试条件为：环境温度5～35°C、环境湿度40%～70%。

有关其他操作环境的更详细信息，请咨询欧姆龙代表。

以上数值为可进行安全操作的较要求

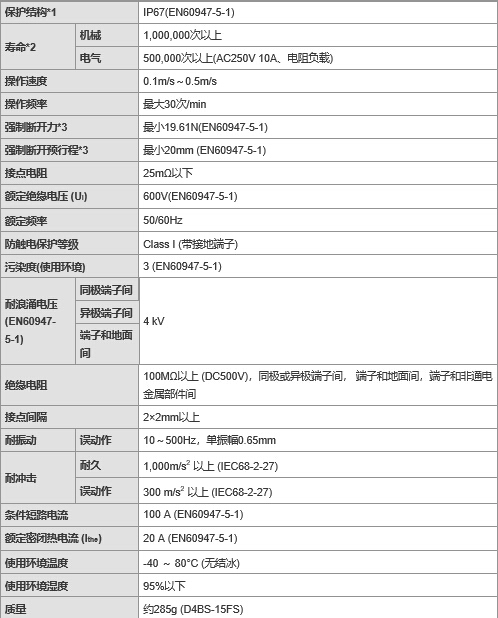

保护结构*1IP67(EN60947-5-1)

寿命*2

机械1,000,000次以上

电气500,000次以上(AC250V 10A、电阻负载)

操作速度0.1m/s～0.5m/s

操作频率

较大30次/min

断开力*3

小19.61N(EN60947-5-1)

断开预行程*3

小20mm (EN60947-5-1)

接点电阻25mΩ以下

额定绝缘电压 (Ui)600V(EN60947-5-1)

额定频率50/60Hz

防触电保护等级Class I (带接地端子)

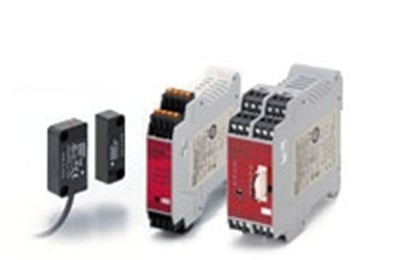

产品图片：
