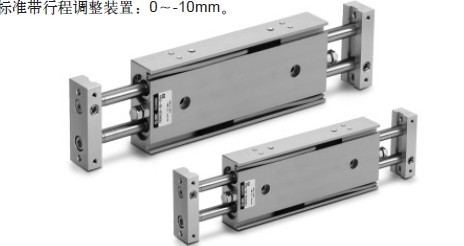

安装使用SMC双联气缸介绍CXSM15-70

特点应用：

导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。

作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。

与气缸安装面的配合面的平面度应小于0.05mm。安装后不得有松弛现象，否则会造成动作不良。

安装时，活塞杆应处于缩回状态。

活塞杆返回侧，标准形成可调-5~0mm。松动六角螺母便可调整至所需形成，再锁紧螺母。不要将缓冲螺钉卸下。缓冲螺钉处的缓冲垫可以更换。

冲击气缸:这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能，借以作功。冲击气缸增加了带有喷口和泄流口的中盖。

缸是由缸筒、端盖、活塞、活塞杆和密封件组成，其内部结构如图所示:

缸筒缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。 2)端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

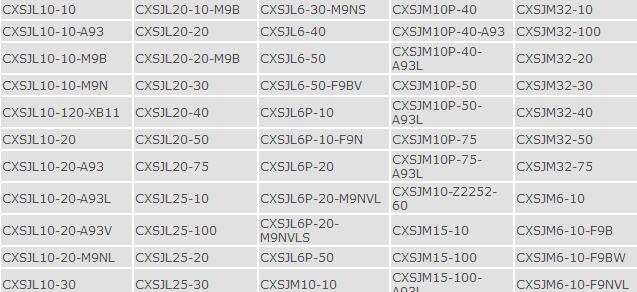

YS型号：
